Dobradeira Hidráulica

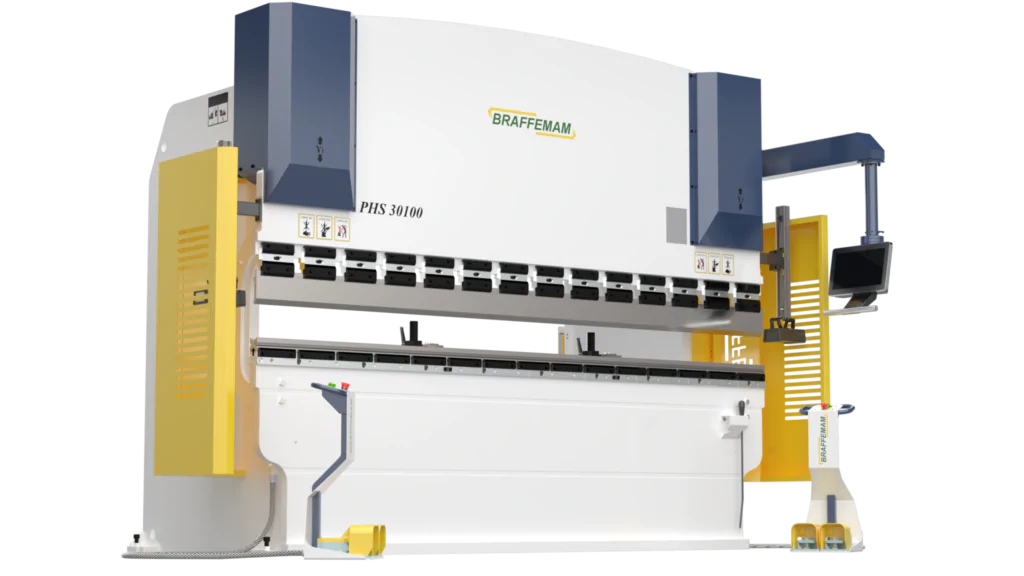

Dobradeira CNC – Linha PHS

A linha de Dobradeiras CNC da Braffemam são sinônimo de tecnologia e qualidade no mercado. Projetadas e fabricadas no Brasil, nossas dobradeiras combinam inovação e tradição de um fabricante com mais de 37 anos no mercado, garantindo aos nossos clientes segurança e qualidade.

A Dobradeira CNC possui os seguintes recursos:

Estrutura robusta construída em chapa de aço ASTM-A36, monobloco.
Pistões hidráulicos fabricados em aço, tratados termicamente, retificados e cromados.
Sistema hidráulico composto por bomba de engrenagem interna e bloco manifold com válvulas proporcionais.
Sincronismo de cilindros realizado por encoder linear acoplado ao avental, permitindo dobrar peças pequenas em qualquer ponto da máquina e possibilitando dobras cônicas com até 10 mm de diferença entre os eixos Y1 e Y2.
Regulagem de profundidade de dobra é controlada via comando CNC, ajustável diretamente no ângulo da dobra.
Comando CNC ESA W840, tela touch screen de 15,6”.
Alinhamento da matriz em relação à punção, com sistema de ajuste por manípulos na mesa compensadora.
Iluminação interna, facilitando a visualização e precisão durante o processo de dobra.
Mesa compensadora com regulagem por cunhas de 200 mm de largura, para alinhamento de dobras.
Instalação Simplificada que não requer fundação especial.
Assistência Técnica interna, suporte realizado em todo Brasil e exterior.

Soft Starter

Nossas Dobradeiras CNC dispõem do sistema Soft Starter, possibilitando a inicialização da partida dos motores elétricos de maneira suave e controlada.

Com essa característica, é possível reduzir a corrente de partida e o impacto mecânico durante o arranque, prolongando a vida útil do equipamento.

Mesa Compensadora

A linha PHS possui mesa compensadora de deformação estrutural, com possibilidade de escolha entre dois modelos, a de banco fixo e a de mesa larga, atendendo a necessidade do cliente.

Com esse modelo de mesa é possível realizar pequenas correções na deflexão natural que ocorre na estrutura durante o processo de dobra.
Com esse modelo de mesa é possível realizar correções na deflexão natural que ocorre na estrutura durante o processo de dobra. Através de regulagens é possível criar uma leve curvatura na ferramenta inferior, proporcionando maior estabilidade de dobra ao longo do comprimento da peça. A regulagem é feita através de cunhas mecânicas distribuídas ao longo da mesa da máquina. As cunhas também podem ser utilizadas para regular o ângulo de maneira pontual, assim facilitando a regulagem quando existe desgastes da ferramenta inferior ou superior.

ITENS DE SÉRIE

Intermediário I-100

Componente fixado entre o avental e a ferramenta superior, com ajuste de altura por cunha.

Suporte Frontal Simples

Suporte padrão para apoio de chapas metálicas. O suporte é fixo, podendo ser movimentado entre as furações da mesa.

Bancada Fixa ou Mesa Larga

A escolha do modelo de mesa é muito particular do método de trabalho utilizado. A Braffemam deixa a escolha da mesa a critério do cliente, sem custo adicional.

Dedo – D10

Também conhecidos como Tops traseiros, são responsáveis pelo encosto da chapa. Possuem ajuste fino, sistema de movimentação frontal e basculante.

Inserto Simples

O inserto é montado na parte frontal do Dedo – D10 e possui geometria padrão, sendo intercambiável com outros insertos de geometria variável.

Pedestal Duplo

Em sua versão standard a dobradeira vai equipada com dois pedestais, possuindo o sistema de sincronismo e escolha do pedal durante a operação.

ESA 840W

Comando CNC utilizado na dobradeira, com o software EsaBend, tela de 15,6” e sistema operacional Windows 10.

ITENS OPCIONAIS

Eixo R

Eixo do encosto traseiro responsável pela regulagem da altura dos dedos durante a operação, facilitando o setup de peças e da ferramenta inferior.

Suporte Frontal Deslizante

Sistema de apoio de chapas frontal com guias retificadas que permitem a fácil movimentação do suporte ao longo do comprimento da mesa. Possui placa superior com guias, encosto frontal, e esferas deslizantes.

Suporte Frontal com Placa

É montado uma placa sobre o Suporte Frontal Simples. A placa possui sistema com guias para chapa, encosto frontal e esferas deslizantes, facilitando a operação e melhorando a ergonomia.

Intermediário I-100 DR

Intermediário com sistema de aperto rápido por alavanca, regulagem da cunha de ajuste por parafuso, sistema de grampos frontal e traseiro, sistema de remoção rápido da ferramenta.

Dedos adicionais

Caso seja de interesse, ou apropriado para operação, pode ser adicionado mais dedos ao encosto traseiro, melhorando a velocidade de posicionamento.

Insertos geometria complexa

A Braffemam possui diversos modelos de insertos com pontos de apoio e esquadro para chapas, melhorando a precisão de encaixe da chapa a ser dobrada.

ESA 860W

Comando CNC superior ao 840W, com tela de 18,5”, e compatibilidade com softwares CAD e CAM, melhorando a qualidade da programação e simulação das operações.

Dimensões e Capacidade

MODELO	FORÇA	A	B	C	D	E	F	G
MODELO	(ton.)	(mm)
PHS 2070	70	2050	1600	200	900	430	420	350
PHS 3070	70	3075	2600	200	900	430	420	350
PHS 20100	100	2050	1600	200	900	430	420	350
PHS 30100	100	3075	2600	200	900	430	420	350
PHS 40100	100	4100	3100	200	900	430	420	350
PHS 30135	135	3075	2600	250	900	490	480	400
PHS 40135	135	4100	3100	250	900	490	480	400
PHS 30175	175	3075	2600	250	900	490	480	400
PHS 40175	175	4100	3100	250	900	490	480	400
PHS 60175	175	6150	5100	250	1000	490	480	400
PHS 30220	220	3075	2600	250	900	490	480	400
PHS 40220	220	4100	3100	250	900	490	480	400
PHS 60220	220	6150	5100	250	1000	490	480	400
PHS 30260	220	3075	2600	250	900	500	490	450
PHS 40260	260	4100	3100	250	900	500	490	450
PHS 60260	260	6150	5100	250	1000	500	490	450
PHS 30350	350	3075	2600	250	1000	500	490	450
PHS 40350	350	4100	3100	250	1000	500	490	450
PHS 60350	350	6150	5100	250	1100	500	490	450

BAIXE NOSSO CATÁLOGO

Encosto Traseiro e Dedos

O sistema de encosto traseiro, garante que a Dobradeira CNC tanha a possibilidade de realizar o posicionamento abaixo de 0.02 mm em ciclos de 1000 repetições, garantindo precisão e qualidade nas medidas das abas dobradas ao longo de lotes de produção.

O sistema também possui essas características:

Modo de retração do encosto traseiro a cada passo de dobra por meio do software ESA 840 W.
Eixos X , Y e R são controlados através do controle proporcional integral derivativo (PID)
Equipamento com Servo Motor, cremalheiras, guias retificadas Hiwin e sistema de malha fechada para posicionamento do eixo X.
O encosto traseiro possui dedos intercambiáveis para o encosto da chapa, com regulagem fina de posição e sistema de basculamento.

Tabela dados técnicos da Dobradeira CNC

ESPESSIFICAÇÃO	UNID.	PHS 2070	PHS 3070	PHS 20100	PHS 30100	PHS 40100	PHS 30135	PHS 40135
Força de dobra	ton	70	70	100	100	100	135	135
Comprimento de dobra	mm	2050	3075	2050	3075	4100	3075	40100
Velocidade de aproximação	mm/s	120	120	120	120	120	120	120
Velocidade de trabalho	mm/s	10	10	10	10	10	10	10
Velocidade de retorno	mm/s	130	130	130	130	130	115	115
Vão livre entre laterais	mm	1600	2600	1600	2600	3100	2600	3100
Curso do eixo y	mm	200	200	200	200	200	250	250
Abertura máxima do avental	mm	430	430	430	430	430	490	490
Profundidade da cava lateral	mm	350	350	350	350	350	400	400
Altura da mesa sobre o solo	mm	900	900	900	900	900	900	900
Largura da mesa	mm	60/150	60/150	60/150	60/150	60/150	90/200	90/200
Curso do eixo X	mm	600	600	600	600	600	600	600
Velocidade do eixo X	mm/s	300	300	300	300	300	300	300
Potência do motor	cv	10	10	12,5	12,5	12,5	15	15
Largura	mm	2120	2120	2120	2120	2120	2230	2230
Altura	mm	2530	2530	2530	2530	2530	2790	2790
Comprimento	mm	2700	3700	2700	3700	4710	3725	4710
Peso (aprox.)	kg	4000	5000	5000	6000	6800	7300	8000

ESPESSIFICAÇÃO	UNID.	PHS 30175	PHS 40175	PHS 60175	PHS 30220	PHS 40220	PHS 60220	PHS 30260
Força de dobra	ton	175	175	175	220	220	220	260
Comprimento de dobra	mm	3075	40100	6150	3075	40100	60150	3075
Velocidade de aproximação	mm/s	120	120	120	120	120	120	120
Velocidade de trabalho	mm/s	10	10	10	10	10	10	10
Velocidade de retorno	mm/s	115	130	130	130	130	115	115
Vão livre entre laterais	mm	2600	2600	1600	2600	3100	2600	3100
Curso do eixo y	mm	250	250	250	250	250	250	250
Abertura máxima do avental	mm	490	490	490	490	490	490	500
Profundidade da cava lateral	mm	400	400	400	400	400	400	450
Altura da mesa sobre o solo	mm	900	900	1000	900	900	1000	900
Largura da mesa	mm	90/200	90/200	90/200	90/200	90/200	90/200	90/250
Curso do eixo X	mm	600	600	600	600	600	600	600
Velocidade do eixo X	mm/s	300	300	300	300	300	300	300
Potência do motor	cv	20	20	20	25	25	25	30
Largura	mm	2230	2230	2230	2230	2230	2230	2440
Altura	mm	2840	2840	2990	2840	2840	3040	3000
Comprimento	mm	3750	4740	6740	3750	4740	6040	3780
Peso (aprox.)	kg	8500	9800	16100	8500	9800	11900	11900

ESPESSIFICAÇÃO	UNID.	PHS 40260	PHS 60260	PHS 30350	PHS 40350	PHS 60350
Força de dobra	ton	260	260	350	350	350
Comprimento de dobra	mm	40100	60150	3075	40100	60150
Velocidade de aproximação	mm/s	120	120	120	120	120
Velocidade de trabalho	mm/s	10	10	10	10	10
Velocidade de retorno	mm/s	110	110	110	110	110
Vão livre entre laterais	mm	3100	5100	2600	3100	5100
Curso do eixo y	mm	250	250	250	250	250
Abertura máxima do avental	mm	500	500	500	500	500
Profundidade da cava lateral	mm	450	450	450	450	450
Altura da mesa sobre o solo	mm	900	900	1000	900	900
Largura da mesa	mm	90/250	90/250	90/250	90/250	90/250
Curso do eixo X	mm	600	600	600	600	600
Velocidade do eixo X	mm/s	300	300	300	300	300
Potência do motor	cv	30	30	40	40	40
Largura	mm	2440	2440	2440	2440	2400
Altura	mm	3000	3200	3200	3200	3200
Comprimento	mm	4760	6760	3775	4760	6760
Peso (aprox.)	kg	13000	22400	12300	14000	27200

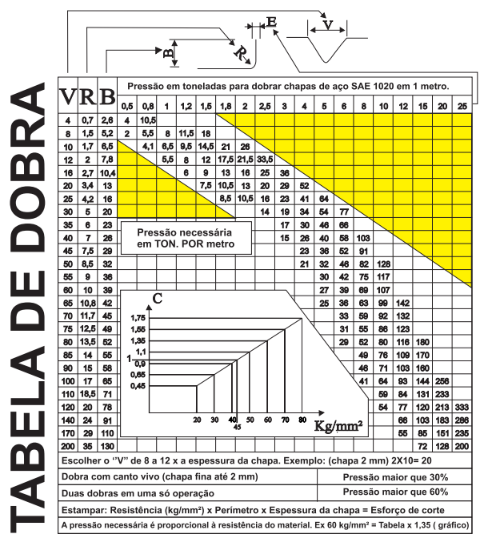

Tabela de Dobras

Perguntas Frequentes sobre Dobradeira CNC

A Dobradeira é uma máquina desenvolvida para realizar o dobramento de chapas metálicas, por meio da conformação ao ar, a fundo ou em v. O seu comando CNC (Controle Numérico Computadorizado) permite maiores níveis de automação e interação entre o equipamento e o usuário.

Diferente das dobradeiras tradicionais, o comando CNC permite que o usuário utilize variáveis abstratas, ou seja, trabalhe diretamente com o ângulo e a aba deseja durante a programação do equipamento.
Alguns modelos de dobradeiras CNC permitem que o usuário trabalhe com interfaces gráficas para a programação da peça. Nesse ponto, o usuário apenas desenha a peça no comando e ele realiza a programação automática do equipamento.

Outra característica nos comandos CNC de dobradeiras é a capacidade de comunicação com software CAM, onde o usuário pode realizar a programação e simulação da operação em interfaces externas ao equipamento.

Sim, a dobradeira hidráulica sincronizada é uma dobradeira CNC. O modelo construtivo sincronizado em dobradeiras exige um alto nível de cálculos e monitoramento de dados, realizado o controle em malha fechada dos encoders lineares e das válvulas hidráulicas proporcionais.

Devido esse alto nível de cálculos e interpolações de eixos, todas as dobradeiras hidráulicas sincronizadas podem ser chamadas de dobradeiras CNC.

Sim, todas as dobradeiras CNC devem atender todos os itens de segurança mencionados pela norma NR-12 de segurança em sua versão mais atual. A norma NR-12 possui força de lei por meio da portaria MTb nº 3.214, através dos artigos 184 a 186 do Capítulo V da CLT, conforme redação dada pela Lei nº 6.514.

É proibida a fabricação ou venda de dobradeiras CNC que não atendam aos requisitos de segurança apresentados na norma NR-12, em sua versão mais atualizada.
A norma NR-12 indica que os itens abaixo são obrigatórios em dobradeiras CNC
• Portões laterais
• Proteção traseira
• Válvulas hidráulicas com monitoramento
• Válvula de retenção
• Válvula de alivio contra multiplicação de pressão
• CLP de segurança
• Botão de rearme
• Botão de emergência
• Pedal com três posições
• Sensores de abertura / fechamento dos portões
• Sistema de detecção multizona
• Cálculo de escorregamento

A norma NR-12 categoriza as Dobradeiras as dobradeiras hidráulicas como Prensas, pois a dobradeira é uma prensa com mesa comprida.
Ao comparar uma prensa tipo C com uma dobradeira, é notória a semelhança física e hidráulica entre as máquinas, com a diferença apenas do tamanho da mesa.

A sigla PHS usada na linha de dobradeiras hidráulicas sincronizada significa Prensa Hidráulica Sincronizada, pois são equipamentos similares.

Quando comparada com outras dobradeiras, o principal benefício é a capacidade de trabalhar com variáveis abstratas. As variáveis abstratas podem ser consideradas como medidas que não diretamente aplicadas na movimentação dos eixos, ou seja, passam por interpolações e sequências de cálculo.

Por exemplo, a medida do ângulo que se deseja dobrar é abstrata ao comando, pois a descida do avental é linear e medida em milímetros. O ângulo formado pelo contato das ferramentas com a chapa é medido em graus, sendo necessário interpolações para transformar essas unidades.

A principal diferença entre uma dobradeira CNC e uma dobradeira manual está no controle, força de dobra e na automação.
A dobradeira hidráulica CNC possui a capacidade de realizar dobras em chapas de maiores espessuras, devido seu sistema hidráulico, com velocidade e precisão devido ao posicionamento dos eixos gerados pelo comando CNC.

Em contraste, a dobradeira manual requer que o operador ajuste manualmente o ângulo e a profundidade da dobra, o que pode levar a variações e maior margem de erro.

A dobradeira CNC também é capaz de lidar com uma maior variedade de materiais e espessuras com mais facilidade e eficiência, tornando-a mais adequada para produção industrial, enquanto a dobradeira manual é mais adequada para trabalhos em chapas finas e baixa repetibilidade.

Uma dobradeira CNC pode dobrar uma ampla variedade de chapas metálicas, como aço carbono, aço inoxidável, alumínio, cobre e outros metais.

A versatilidade da dobradeira CNC, principalmente quando aplicado o modelo de dobras ao ar, permite com que o equipamento dobre peças de diferentes materiais, espessuras e ângulos, muitas vezes com o mesmo jogo de ferramentas.

Com ferramentas especiais aquecidas é possível dobrar alguns tipos de plásticos, como acrílico e poliacetal, aumentando a gama de produtos fabricados pela dobradeira.

A capacidade máxima de dobra de uma dobradeira CNC depende da abertura do canal e comprimento do material a ser dobrado.

As dobradeiras CNC entregam uma capacidade de força máxima no seu comprimento nominal. Ao utilizar a sua força máxima, em seu comprimento nominal, e utilizando um canal de 10 vezes a espessura da chapa, temos a espessura máxima nominal dobrada. Ao utilizar comprimentos menores, é possível dobrar chapas de maior espessura.

Não é a espessura do material que limita a operação do equipamento, e sim a força máxima que a máquina entrega. Através da tabela de dobras é possível calcular a força máxima necessária para dobrar chapas metálicas, assim verificando se a máquina possui a força para executar o serviço desejado.

Sim, a operação de uma dobradeira CNC geralmente requer treinamento especializado, porém a curva de aprendizado é muito menor que comprada com dobradeiras CN ou manuais.

Realizamos a entrega técnica e treinamento dos operadores, além de disponibilizar vídeos explicativos sobre o funcionamento do equipamento no Youtube e em outras plataformas online.

Também é importante que os operadores estejam familiarizados com a manutenção básica e a solução de problemas para garantir a longevidade e o desempenho da dobradeira CNC.

Sim, a dobradeira CNC pode ser integrada a sistemas de automação industrial. Devido o comando CNC ser um computador, é possível integrar o comando a sistemas de ERP de gestão industrial, e a outras plataformas da indústria 4.0.

A dobradeira CNC pode ser automatizada por meio de robôs e acompanhadores de chapa, aumentando a eficiência do equipamento. A automação pode reduzir o tempo de setup e minimizar a necessidade de intervenção manual, resultando em um processo de produção mais ágil e eficiente.

A dobradeira CNC pode ser utilizada para fazer dobras ao ar, dobras a fundo, dobras em V, dobras em U e para quebra nervo.
Devido a dobradeira CNC também funcionar como prensa hidráulica, é possível fazer conformação e estampagem em metais por meio de ferramentas especiais.

Em casos de dobramento de perfis especiais, é recomendado consultar o fabricante da dobradeira CNC para verificar quais ferramentas são recomendadas e garantir que elas atendam às necessidades de produção específicas.

Para garantir a segurança ao operar uma dobradeira CNC, é crucial seguir todos os requisitos solicitados pela norma NR-12, além de promover treinamentos e disponibilizar Equipamentos de Proteção Individual (EPIs) aos operadores.

É proibida a fabricação e venda de dobradeiras CNC sem os requisitos da norma NR-12. Todas as máquinas fabricadas pela Braffemam seguem os requisitos da norma, aumentando a segurança durante a operação do equipamento.
