Dobradeira Hidráulica

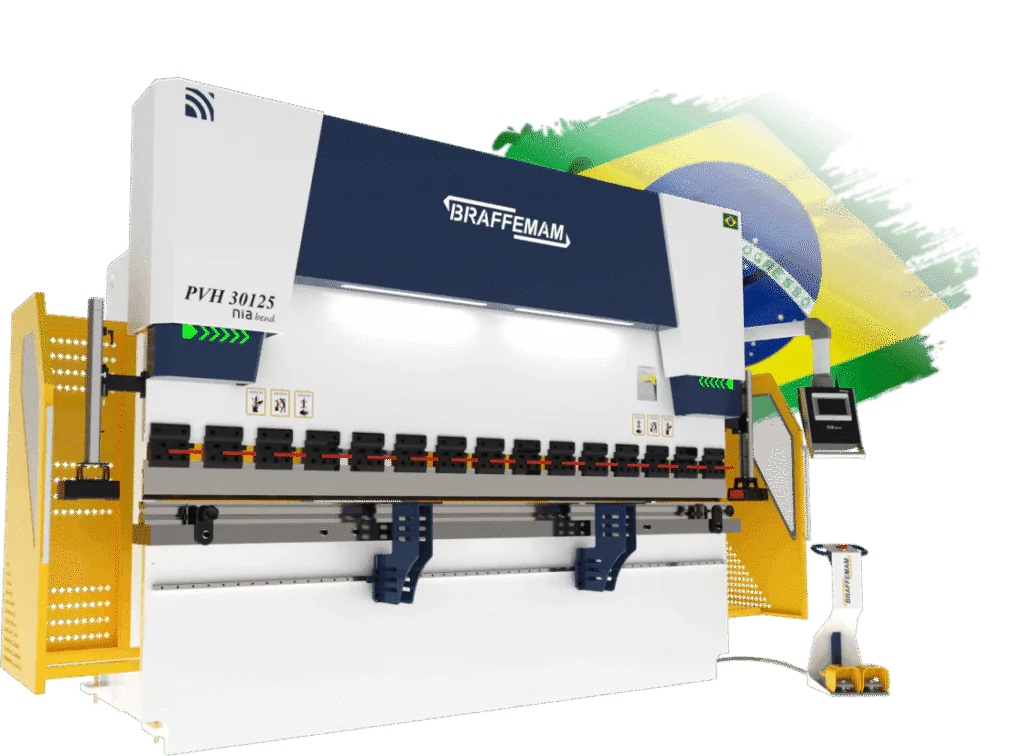

Dobradeira CNC Nacional – Segurança, Produtividade e Controle Online

Máquina de fabricação 100% nacional, desenvolvida por quem conhece profundamente os desafios dos operadores. A linha de Dobradeira CNC da série PVHn da Braffemam foi projetada para oferecer produtividade e eficiência máximas, com recursos exclusivos adaptados ao ambiente industrial brasileiro.

Projeto e Construção

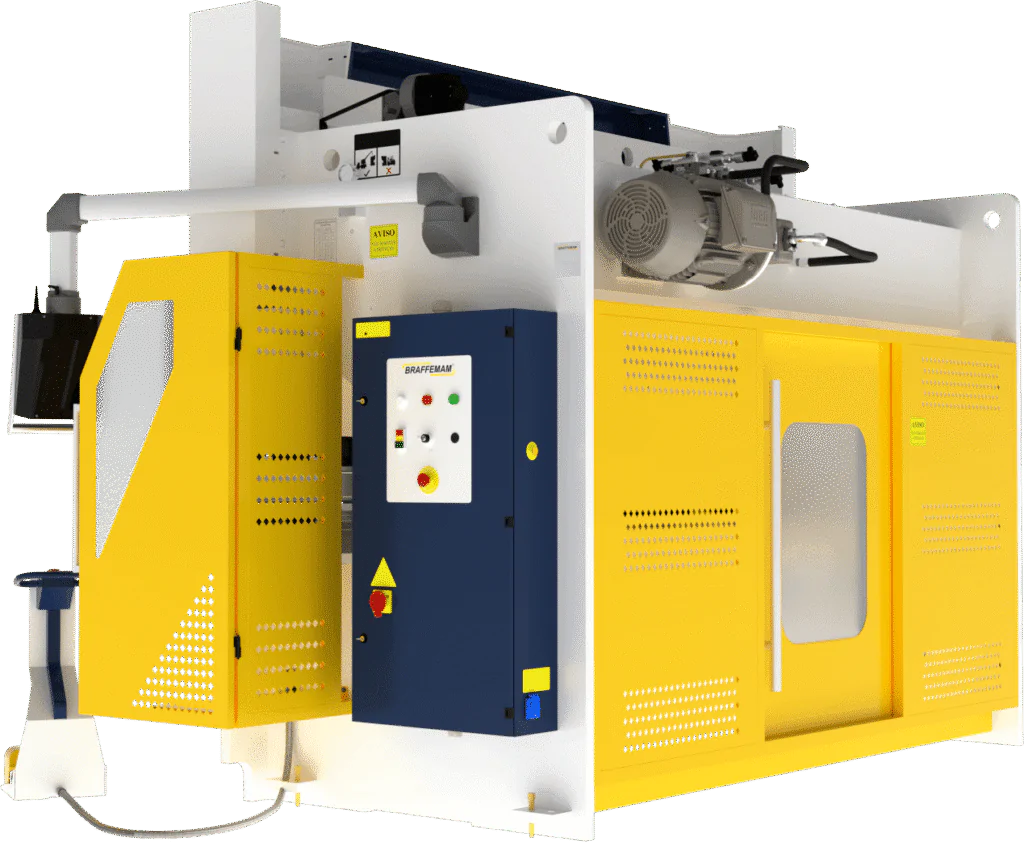

Nossa dobradeira CNC nacional conta com estrutura soldada e tratada, sistema de estabilização por eixo estabilizador, eixos padrões Y, X e R — com opção de eixo W — além de compliance total com a norma NR‑12. Isso garante robustez, segurança e desempenho em linha com as exigências de operação de fábricas brasileiras.

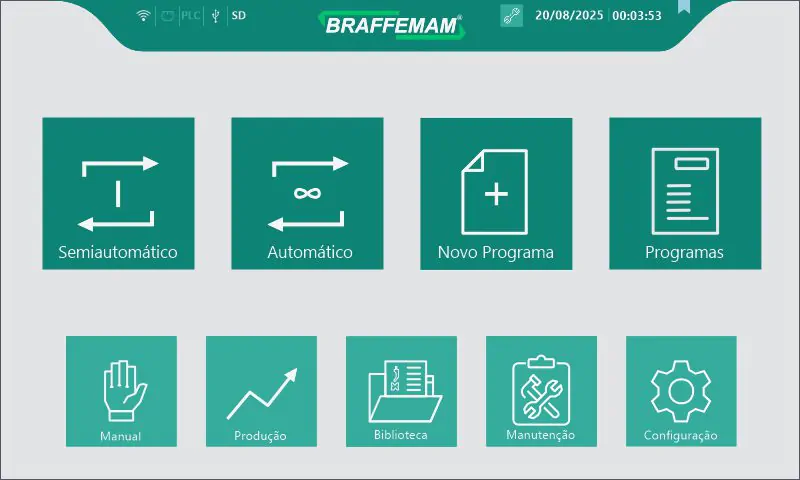

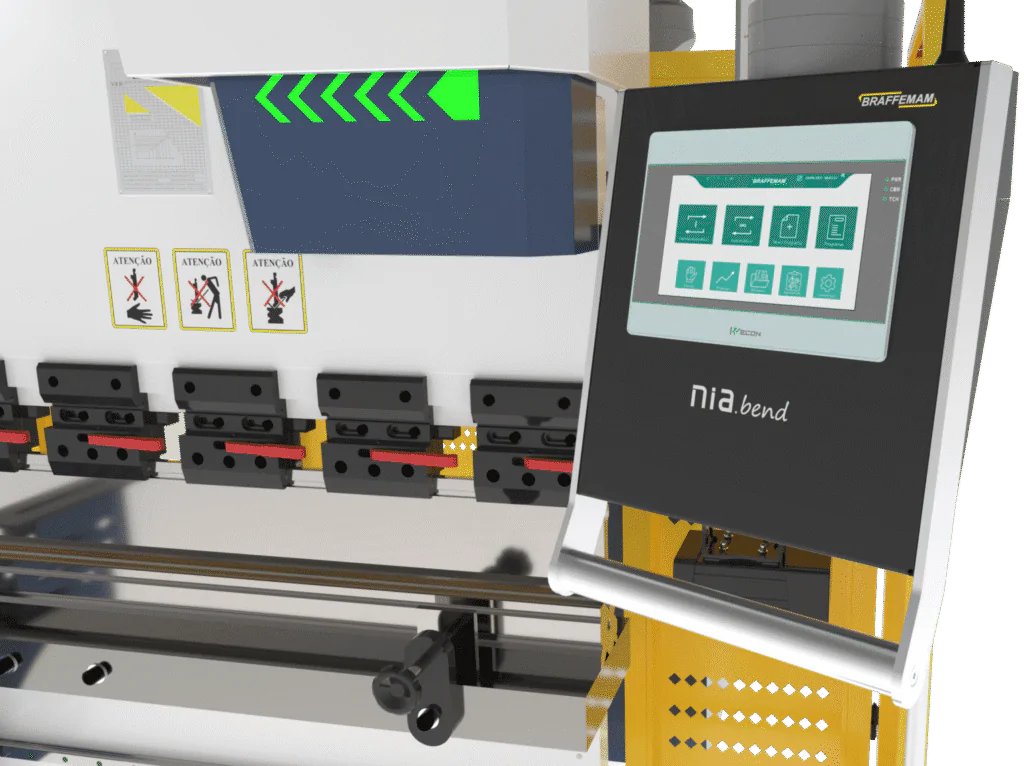

Comando Fácil de Utilizar

O comando Nia.Bend, desenvolvido pela Braffemam, une simplicidade e tecnologia. Armazena até 2.500 programas com 100 passos de dobra, identificados por nome da peça, cliente ou código. Gerencia o eixo Y, X R e W da Dobradeira CNC aumentando sua produtividade.

Sua biblioteca com filtros rápidos facilita a busca de programas e reduz erros. Com interface intuitiva e em português, o Nia.Bend torna a operação ágil e o aprendizado dos operadores muito mais rápido.

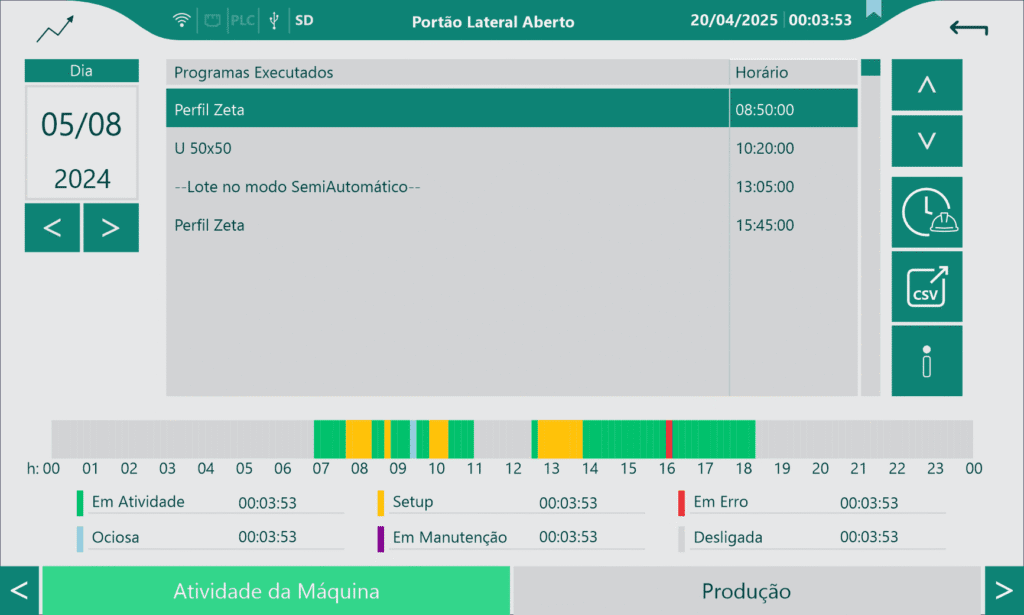

Gerenciamento da Produção

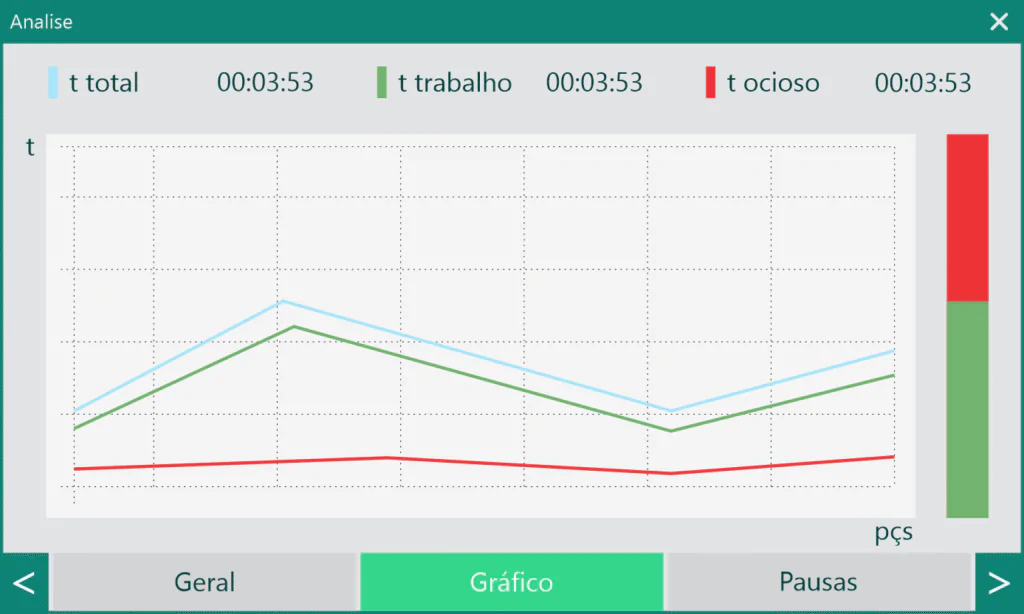

O comando inteligente Nia.Bend incorpora funcionalidades de monitoramento e relatório automático. Você recebe relatórios diários e mensais sobre uso da máquina — tempo de operação, horas desligada, espera, setup, manutenção, e status de erro. Isso dá visibilidade total da utilização da sua dobradeira CNC em planta.

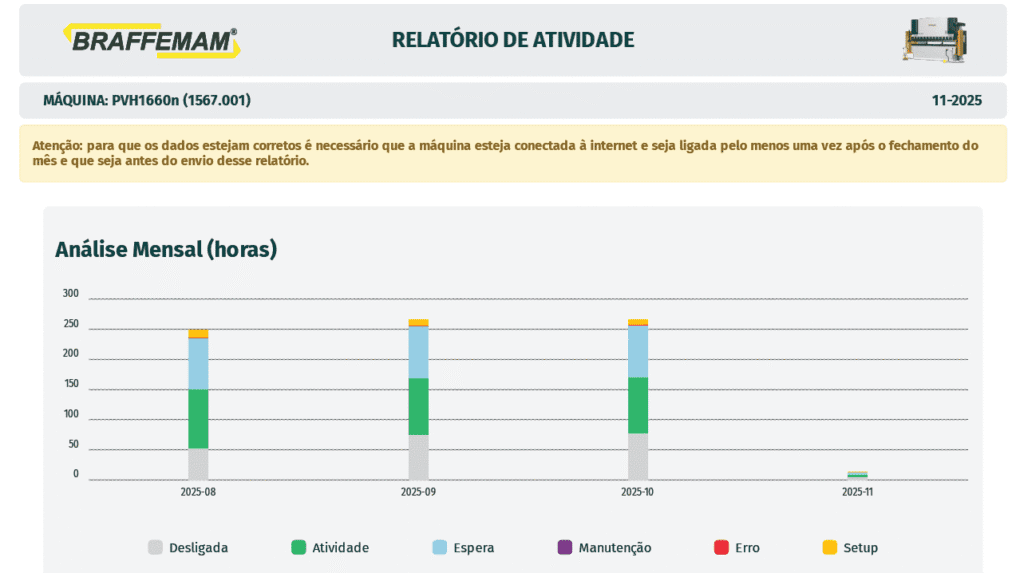

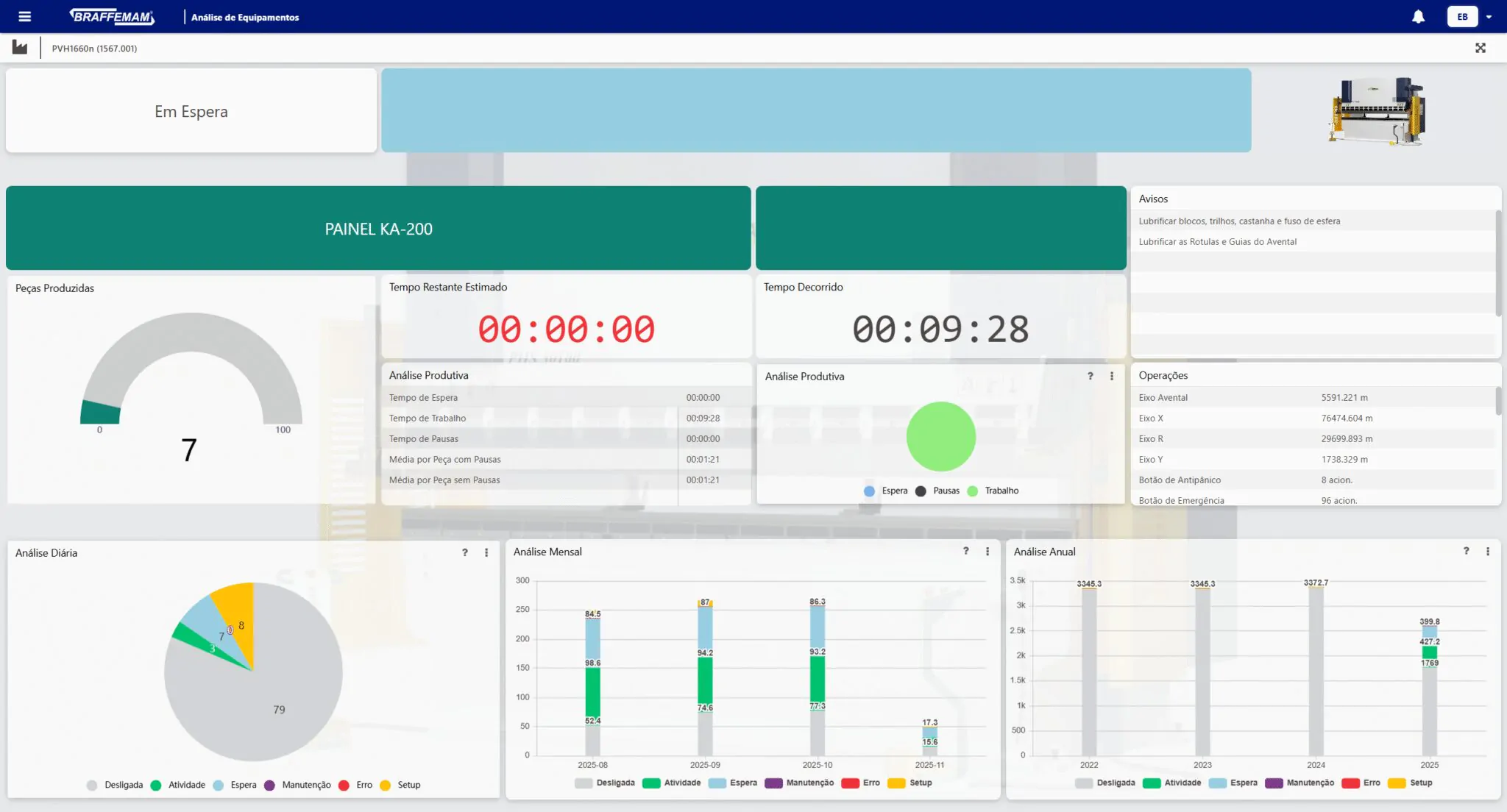

Controle Online em Tempo Real

Em um mercado cada vez mais competitivo, ter controle sobre os dados de produção é diferencial. Com comunicação Wi-Fi/MQTT, nossa dobradeira envia informações de produtividade, manutenção, peças em fabricação e tempo de uso para um dashboard online. Os setores de PCP e SGQ acompanham em tempo real a peça que está sendo confeccionada, estimativas de tempo de produção e logísticas operacionais.

Controle de Abertura e Precisão

O comando Nia.Bend realiza controle preciso da posição do avental, com abertura individualizada em cada passo de dobra, reduzindo o ciclo por peça. A máquina é equipada com encoder linear para monitoramento da posição do avental, garantindo precisão máxima e repetibilidade.

Principais Recursos

Comando CNC intuitivo em português
Armazenamento de mais de 2.500 programas
Servo motores nos eixos Y, X e R; eixo W opcional
Controle de abertura do avental e ajuste de velocidade a cada passo de dobra
Controle dimensional e por lote de produção: tempo de produção, tempo de trabalho, tempo ocioso
Visualização de produção com indicadores avançados de atividade
Indicadores de manutenção e I/O para monitoramento de falhas
Iluminação interna e frontal com LEDs de status de produção
Conformidade 100% com a norma NR-12
Conectividade Wi-Fi / protocolo MQTT

Por que escolher nossa dobradeira CNC nacional?

Produção nacional: menor lead-time, suporte técnico local, peças e assistência mais rápidas
Automação e conectividade: integração com sistemas de ERP/PCP, visibilidade e controle em tempo real
Eficiência e produtividade: redução de setup, abertura otimizada, armazenamento de programas, monitoramento de uso
Segurança e conformidade: projeto que atende NR-12 desde o início
Flexibilidade operacional: controles adaptados para diferentes peças, lotes, manutenções programadas

ITENS DE SÉRIE

Software Nia.Bend

Melhor software para dobradeiras CNC do brasil e um dos melhores do mundo. Realiza o controle integral da automação e controle do equipamento.

Encoder Linear

A dobradeira CNC linha PVHn utiliza o sistema de encoder linear para verificação da posição do avental monitorando o PMV e PMS automaticamente.

Mesa larga

Com a mesa larga é possível utilizar matrizes multi v, ou mono com auxílio do cochino. É uma mesa versátil a fim de atender as principais demandas do mercado de conformação.

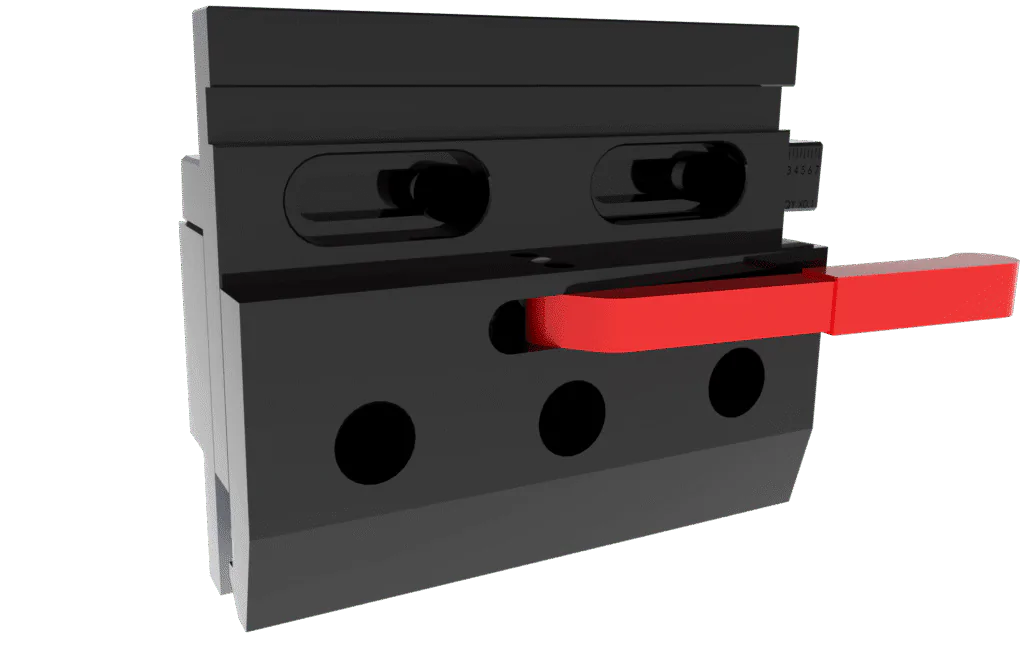

Intermediário Rápido

Executa a correção da ferramenta superior (punção) ajustando o ângulo da peça ao longo do comprimento dobrado.

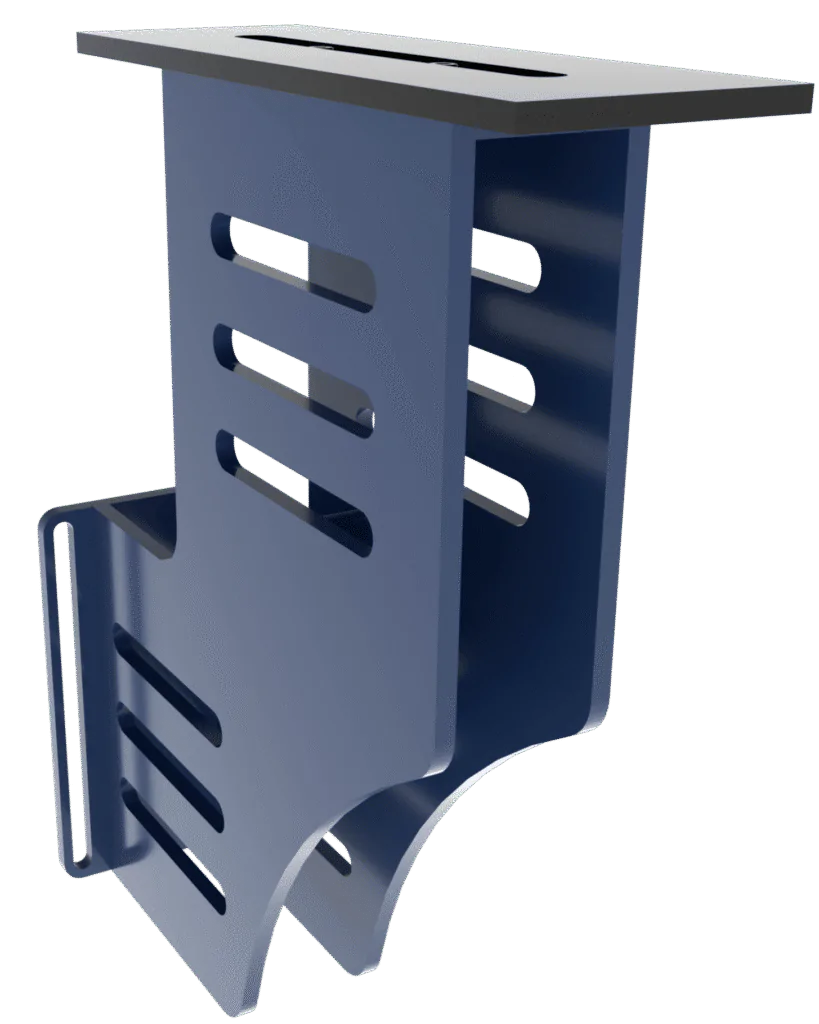

Suporte Frontal

Suporte frontal para blanques e chapas dobradas com fixação na mesa e regulagem de altura por oblongos.

ITENS OPCIONAIS

Dedos Adicionais

Caso seja de interesse, ou apropriado para operação, pode ser adicionado mais dedos ao encosto traseiro, melhorando a velocidade de posicionamento das chapas.

2° Pedestal

Pedestal adicional para o segundo operador. Segundo a norma NR-12, o número de pedestais deve ser igual ao número de operadores.

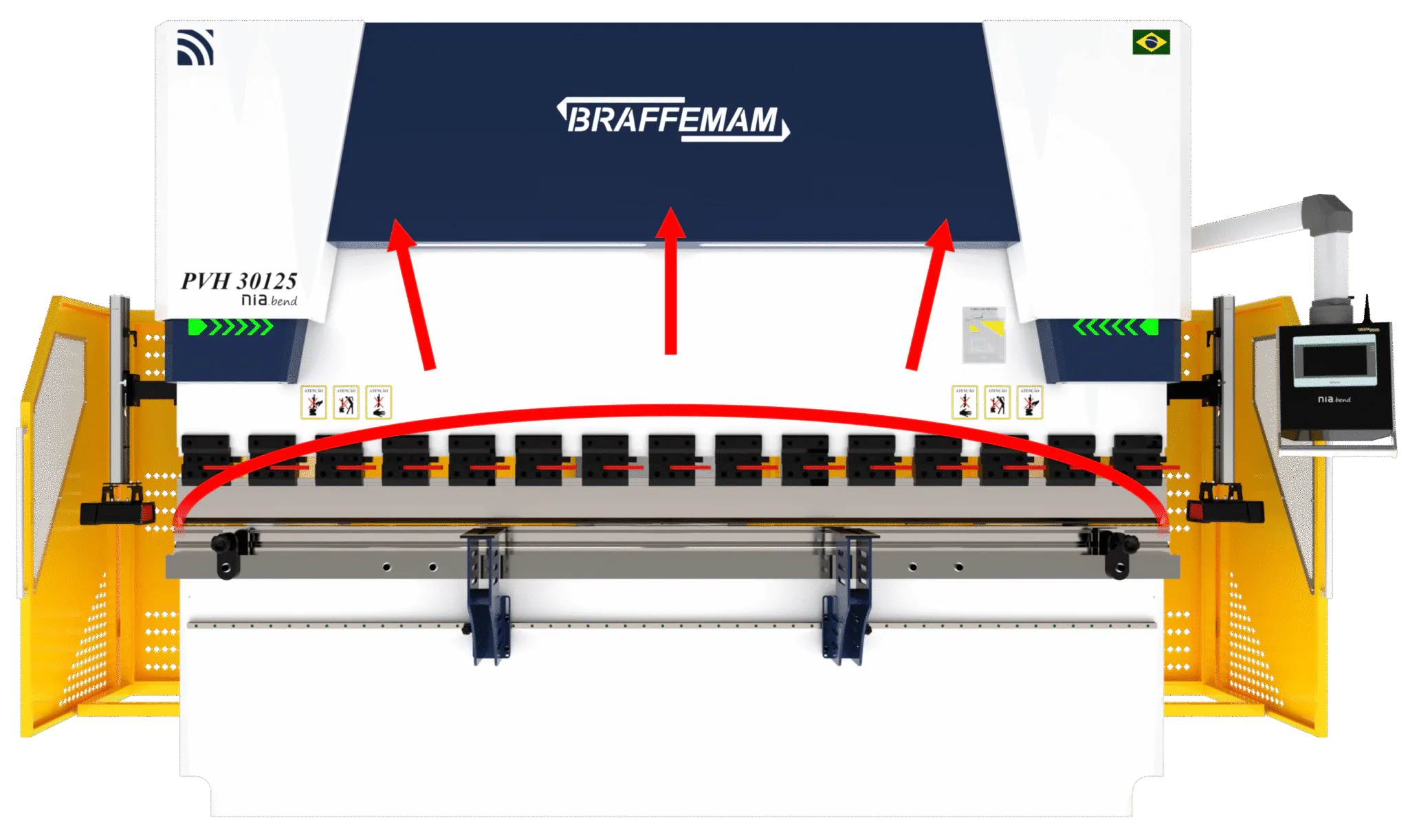

Mesa Automática

Realiza a compensação da deformação estrutural do avental superior e inferior, diminuindo o efeito “canoa” na dobra.

PRINCIPAIS MODELOS

Dobradeira 125T3200

Dimensões e Capacidade

MODELO	FORÇA	A	B	C	D	E	F	G
MODELO	(ton.)	(mm)
PVH 1630s	30	1600	1280	90	760	280	180	200
PVH 2040s	40	2200	1850	100	760	300	200	250
PVH 2060s	60	2200	1850	120	780	320	220	250
PVH 3060s	60	3200	2600	120	780	350	250	250
PVH 2080s	80	2200	1900	120	800	350	250	320
PVH 3080s	80	3200	2600	120	800	350	250	320
PVH 4080s	80	4000	3100	120	800	350	250	320
PVH 20100s	100	2200	1900	150	825	400	300	400
PVH 30100s	100	3200	2600	150	825	400	300	400
PVH 40100s	100	4000	3100	150	825	400	300	400
PVH 30125s	125	3200	2600	150	825	400	300	400
PVH 40125s	125	4000	3100	200	890	460	360	400
PVH 30160s	160	3200	2600	200	890	460	360	400
PVH 40160s	160	4000	3040	200	890	460	360	400
PVH 30200s	200	3200	2600	200	890	460	360	400
PVH 40200s	200	4000	3040	200	890	460	360	400

BAIXE NOSSO CATÁLOGO

Encosto Traseiro da Dobradeira CNC

O controle dos eixos X e Y da Dobradeira CNC é realizado através do controle proporcional integral derivativo (PID), utilizando um sistema de malha fechada para realizar a medição da posição dos eixos.

É utilizado para a movimentação mecânica do encosto traseiro, trilhos retificados robustos e fusos de esfera.

O sistema de encosto traseiro garante repetibilidade de posicionamento abaixo de 0.1 mm em ciclos de 1000 repetições, garantindo precisão e qualidade nas medidas das abas dobradas ao longo de lotes de produção.

O sistema possui duplo comando de inversores, possibilitando a movimentação simultânea do eixo X e Y. Dessa forma, o tempo de posicionamento dos eixos é menor, e a eficiência da máquina é maior.

O encosto traseiro possui dedos para o encosto da chapa, com regulagem fina de posição. Os dedos também possuem sistema de basculamento, além da possibilidade de ativar o modo de retração do encosto traseiro por meio do software CN-120 FC.

Tabela dados técnicos da Dobradeira CNC

ESPESSIFICAÇÃO	UNID.	PVH 1630s	PVH 2040s	PVH 2060s	PVH 3060s	PVH 2080s	PVH 3080s	PVH 4080s	PVH 20100s
FORÇA DE DOBRA	ton	30	40	60	60	80	80	80	100
COMPRIMENTO DE DOBRA	mm	1600	2200	2200	3200	2200	3200	4000	2200
VELOCIDADE DE APROXIMAÇÃO	mm/s	100	100	100	100	100	100	100	60
VELOCIDADE DE TRABALHO	mm/s	10	10	10	10	10	10	10	10
VELOCIDADE DE RETORNO	mm/s	80	80	80	80	80	80	80	100
VAO LIVRE ENTRE LATERAIS	mm	1280	1850	1850	2600	1900	2600	3100	1900
CURSO DO EIXO Y	mm	90	100	120	120	120	120	120	150
ABERTURA MAXIMA DO AVENTAL	mm	280	300	320	350	350	350	350	400
PROFUNDIDADE DA CAVA LATERAL	mm	200	250	250	250	320	320	320	400
ALTURA DA MESA SOBRE O SOLO	mm	760	760	780	780	800	800	800	825
LARGURA DA MESA	mm	100	100	120	120	130	130	130	150
CURSO DO EIXO X	mm	450	600	600	600	600	600	600	600
VELOCIDADE DO EIXO X	mm/s	120	120	120	120	120	120	120	120
POTÊNCIA DO MOTOR	cv	4	5,5	5,5	5,5	10	10	10	15
LARGURA	mm	1350	1400	1400	1500	1500	1500	1500	1600
ALTURA	mm	1800	1900	2100	2100	2200	2200	2200	2400
COMPRIMENTO	mm	2500	2900	2900	3920	2900	3950	4950	2835
PESO (APROX.)	kg	1800	2800	4000	4800	5000	5700	6200	5200

ESPESSIFICAÇÃO	UNID.	PVH 30100s	PVH 40100s	PVH 30125s	PVH 40125s	PVH 30160	PVH 40160	PVH 30200	PVH 40200s
FORÇA DE DOBRA	ton	100	100	125	125	160	160	200	200
COMPRIMENTO DE DOBRA	mm	3200	3200	3200	4000	3200	4000	3200	4000
VELOCIDADE DE APROXIMAÇÃO	mm/s	100	100	100	100	100	100	100	100
VELOCIDADE DE TRABALHO	mm/s	10	10	10	10	10	10	10	10
VELOCIDADE DE RETORNO	mm/s	100	100	100	100	100	100	100	100
VÃO LIVRE ENTRE LATERAIS	mm	2600	3100	2600	3100	2600	3040	2600	3040
CURSO DO EIXO Y	mm	150	150	200	200	200	200	200	200
ABERTURA MÁXIMA DO AVENTAL	mm	400	400	400	460	460	460	460	460
PROFUNDIDADE DA CAVA LATERAL	mm	400	400	400	400	400	400	400	400
ALTURA DA MESA SOBRE O SOLO	mm	825	825	825	890	890	890	890	890
LARGURA DA MESA	mm	150	150	150	200	200	200	200	200
CURSO DO EIXO X	mm	600	600	600	600	600	600	600	600
VELOCIDADE DO EIXO X	mm/s	120	120	120	120	120	120	120	120
POTÊNCIA DO MOTOR	cv	15	15	15	15	15	15	20	20
LARGURA	mm	1600	1600	1600	1600	1700	1700	1800	1800
ALTURA	mm	2400	2400	2400	2500	2500	2500	2500	2500
COMPRIMENTO	mm	3950	4990	3920	4985	3985	4985	4025	5250
PESO (APROX.)	kg	6100	6800	6700	7300	9000	10000	9800	11300

Perguntas Frequentes sobre Dobradeira CNC

A dobradeira CNC, linha PVHn, é uma máquina desenvolvida especialmente para dobrar chapas metálicas de diversas espessuras com qualidade e eficiência. A dobradeira é normalmente utilizada em conjuntos de ferramentas (punção e matriz) para realizar dobras ao ar em chapas metálicas, mas também pode ser usada para diversos processos de conformação mecânica, como a estampagem e conformação a fundo.

Quando falamos de dobradeira hidráulica CNC, nos referimos a um modelo que utiliza sistema hidráulico, para entregar a força necessária para realizar a conformação mecânica. Outra característica é a utilização do eixo estabilizador para realizar a estabilização do avental durante sua descida rápida. Nesse modelo de equipamento, o fim de curso do avental é realizado de maneira mecânica por um parafuso interno ao cilindro hidráulico, através do eixo Y da máquina.

O sistema de encosto traseiro automático e controlado por sistema de malha fechada permite com que seja atingido uma repetibilidade de até 0,05 mm a cada 1000 peças fabricadas, diminuindo a necessidade de ajustes de posição durante a fabricação do lote programado.
A dobradeira CNC permite a realização de grandes lotes de peça de maneira automática, com a movimentações dos seus eixos de maneira automática, trazendo qualidade e repetitividade as peças fabricadas.

Sim, a dobradeira CNC linha PVHn possui todos os itens solicitados pela norma NR-12.

A norma NR-12 solicita que as dobradeira possuem proteções móveis monitoradas por sensor categoria 4 de segurança, válvulas hidráulicas monitoradas, proteção frontal por detecção multizona ou cortina de luz, cálculo de escorregamento, proteção traseira, válvula d retenção mecânica e de segurança, pedal de três posições, botão de rearme, botão de emergência e CLP com interface de segurança monitorando todos os sensores de segurança da dobradeira.

Link do artigo completo: Aplicação da NR-12 em dobradeiras

Sim, todas as dobradeiras devem seguir a norma NR-12 (mesmo máquinas antigas) a fim de atender os requisitos de segurança exigidos pela norma. A lei Nº 6.514, através da portaria MTb nº 3.214, nos artigos 184 a 186 proíbe a fabricação, a importação, a venda, a locação e o uso de máquinas e equipamentos que não atendam a norma NR-12.

Link da referencia: Norma NR-12

O principal diferencial da Dobradeira CN, linha PVHs, é seu avançado software CN-120fc, que a torna uma das melhores dobradeiras CN disponíveis no mercado brasileiro e internacional.

Esse software proporciona uma interface intuitiva e em português, o que facilita a operação e o ajuste das configurações da máquina. Um dos grandes trunfos da dobradeira CN é sua capacidade de armazenar até 1000 receitas, cada uma com 100 passos de dobra, o que diminui o tempo de setup em programas já fabricados, aumentando a eficiência do equipamento.

Foi utilizado na dobradeira CN o sistema de encoder linear para controle da posição do avental, de maneira similar como funciona a Dobradeira CNC, para ser possível realizar o controle do ponto de mudança de velocidade (PMV) e do ponto morto superior (PMS). Esses recursos aumentam a eficiência do equipamento, abaixando o tempo de produção unitário de cada peça.

Através do software CN-120fc é possível realizar controle de lotes de produção, além de gerar relatórios da eficiência de produção do lote em questão. Dados como tempo de trabalho, tempo total e tempo parado são demonstrados, podendo ser utilizados para melhor a eficiência da gestão e do ciclos de trabalho com o equipamento. O software realiza a gestão inteligente da manutenção, indicando o desgaste de cada componente, justificando manutenções preventivas no equipamento.

Com todos esses recursos, a Dobradeira CN se destaca como uma ferramenta essencial para aumentar a eficiência e a produtividade nas operações de dobra de chapas metálicas.

O software CN-120fc foi desenvolvido pelo corpo técnico da Braffemam visando sanar as principais dificuldades encontradas por operadores e gestores do ramos de conformação de chapas.

Através do software é possível realizar o controle do ponto de mudança de velocidade (PMV), ponto morto superior (PMS), controle dos eixos X e Y, e capacidade de armazenamento de até 1000 receitas, com 100 passos de dobrar cada.

O software realiza o monitoramento dos lotes de produção, gerando relatórios de tempo de produção, tempo de movimentação e tempo de máquina parada. Através desses dados é possível identificar possíveis perdas de eficiência durante o ciclo de trabalho, além da gestão poder monitorar a eficiência durante a fabricação das peças. O software armazena os relatórios dos lotes de produção, podendo realizar comparação entre tempo de produção das mesmas peças em dias diferentes, possibilitando um monitoramento da eficiência do equipamento.

A função de economia de energia do CN-120fc contribui para a redução dos custos operacionais ao controlar o consumo de energia da máquina, desligando automaticamente o motor e a bomba quando a máquina não está em uso, sem impactar os demais sistemas.

A dobradeira CNC, linha PVHn, é uma máquina versátil e adaptável a diversas indústrias que exigem precisão e qualidade no processamento de chapas metálicas.

Devido ao seu comando Nia.Bend, o tempo de setup após a programação da primeira peça é muito similar a de uma dobradeira CNC, podendo ser um excelente opção para industrias que possuem peças definidas ou onde ocorre a repetição de peças ao longo do tempo.

Devido ser uma máquina hidráulica e possuir uma estrutura robusta, as dobradeiras CN são máquinas que vão atender por muitos anos a gama de trabalho atribuída a ela, sendo um excelente investimento para a diferentes industrias.

Para garantir o funcionamento adequado e eficiente da Dobradeira CN, é necessário atender a alguns requisitos específicos de instalação:

O ambiente onde a máquina será instalada deve ser adequadamente ventilado e ter espaço suficiente para a operação e manutenção.
É necessário garantir que a área ao redor da dobradeira permita acesso fácil para os operadores e para o serviço de manutenção, facilitando a realização de reparos e ajustes quando necessário.
A máquina requer uma fonte de energia elétrica que corresponda às suas especificações técnicas.
O aterramento do equipamento deverá estar de acordo com as especificações técnicas.
A dobradeira deverá estar chumbada evitando movimentações durante a operação.
A instalação deve ser realizada por profissionais qualificados, que garantirão a correta configuração do sistema hidráulico e elétrico.
Também é importante verificar se o ambiente de trabalho está em conformidade com as normas de segurança, incluindo a Norma NR-12, que estabelece os requisitos de segurança para o uso de máquinas e equipamentos.
A instalação deve considerar o espaço necessário para o manuseio das chapas metálicas e para a operação eficiente da máquina.

Garantir que todos esses requisitos sejam atendidos é fundamental para maximizar o desempenho e a segurança da dobradeira CN.

Por ser um equipamento mais simples, o custo de manutenção da dobradora CN é menor que da dobradeira CNC. Devido sua estabilização ser por meio do eixo estabilizador, é possível utilizar válvulas solenoides convencionais, não necessitando de computadores para realizar a estabilização do avental.

Os componentes em gerais são mais simples, ocasionando manutenções mais rápidas e com custos inferiores, além de ser uma tecnologia amplamente conhecida por diversas empresas de manutenção.

Através do comando Nia.Bend que equipa da Dobradeira CNC é possível ter noção do Raio de dobra e fator k gerado durante a conformação da chapa. Esse dado auxilia projetistas a melhorar a previsão do planificado durante o projeto da chapa dobrada. O fenômeno do Raio interno e Fator K depende do canal utilizado da matriz, espessura da chapa, material e ângulo de dobra.

Através do comando Nia.Bend que equipa da Dobradeira CNC é possível ter noção do Raio de dobra e fator k gerado durante a conformação da chapa. Esse É nesse ambiente, a onde se tem muita rotatividade de modelos de peças e baixo volume que a Dobradeira CNC se destaca, devido baixo tempo de setup de peças. Nesse ambiente, mudar o setup de peças de maneira rápida é o que vai fazer você abaixar custos e se destacar no mercado.

A linha PVHn de Dobradeira CNC conta com software que armazena até 2500 programas de dobras, com até 100 passos de dobra por programa. Com sistema intuitivo, é rápido selecionar as ferramentas e digitar o ângulo desejado, abaixando também o tempo da curva de aprendizagem de novos operadores.

A grande vantagem da Dobradeira CNC utilizando o software Nia.Bend é seu custo benefício, pois utiliza a base mecânica da dobradeira com estabilização através de eixo estabilizador, e com seu software, entrega o nível de automação, com a interpretação das variáveis abstratas, requisito necessário para comandos CNC de dobradeira.

No sistema de estabilização por eixo estabilizador é utilizado válvulas hidráulicas monitoradas 4 vias, sem a necessidade de válvulas proporcionais. O fim de curso do Eixo Y é feito pelo calço mecânico do limitador (parafuso interno do cilindro hidráulico). O controle de posição da máquina é realizado através do encodear na lateral da Dobradeira CNC, monitorando os posicionamentos, aberturas, trocas de velocidades, entre outros recursos.

Muito mais que contar quantas horas a máquinas está em atividade, o comando Nia.Bend entrega relatórios completos de uso da sua Dobradeira CNC. Dados como a quantidade de metros trabalhados dos cilindros hidráulicos e dos eixos, quantidade de acionamento de válvulas, acionamentos dos sensores de válvulas, quantidades de vezes que o pedal foi acionado, entre outras estatísticas.

Com esses dados é muito mais fácil realizar manutenções preventivas, além trazer sentido e justificativas financeiras. Através da comunicação MQTT /Wifi, o setor de manutenção preventiva consegue analisar esses dados de maneira remota, podendo fazer programações de maneia rápida e eficiente.

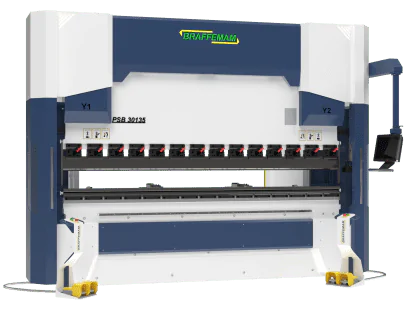

Conheça outros produtos da Braffemam
