Guilhotina Industrial

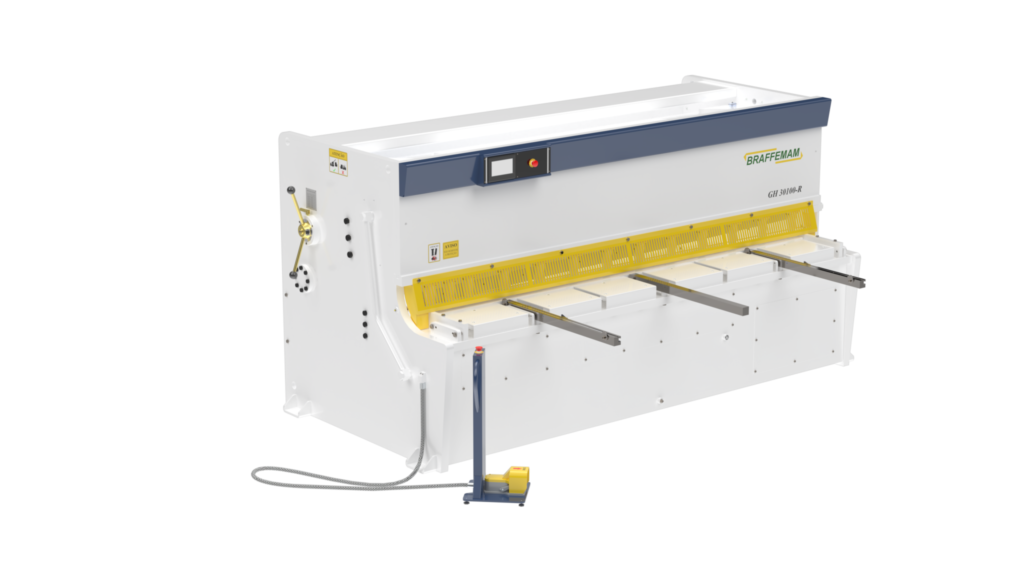

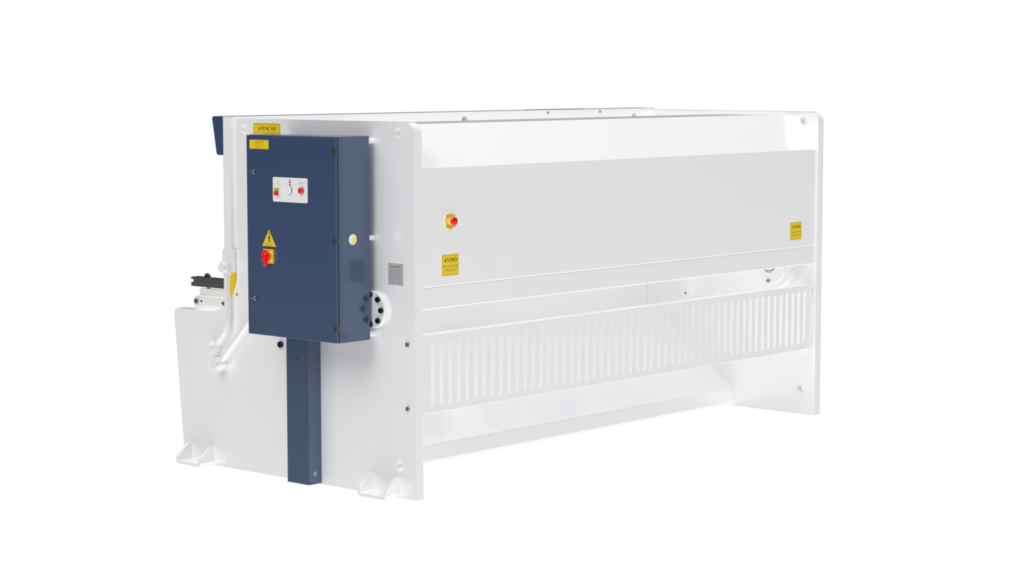

Guilhotina Hidráulica – Linha GHI

A guilhotina hidráulica é uma ferramenta usada na indústria para cortes precisos e eficientes de materiais diversos, como metais e plásticos.

Utilizando a força hidráulica, este equipamento aplica uma pressão significativa através de cilindros, permitindo cortes limpos e exatos.

Projetada para suportar uso intenso, a guilhotina hidráulica combina robustez com precisão, tornando-se indispensável para operações de corte em larga escala e detalhadas.

Sua capacidade de ajuste e controle permite a personalização da força de corte, adaptando-se a diferentes tipos e espessuras de materiais.

Aplicações da Guilhotina Hidráulica

A guilhotina hidráulica é amplamente utilizada em vários setores industriais.

Na indústria metalúrgica, é essencial para cortar chapas de aço, alumínio e outros metais com alta precisão.

Na indústria de plásticos, é usada para cortar folhas e perfis em tamanhos específicos. Além disso, na construção e engenharia, a guilhotina hidráulica facilita o corte de materiais para estruturas e suportes.

Sua versatilidade e eficiência fazem dela uma ferramenta indispensável em processos que exigem alta qualidade e produtividade no corte de materiais.

Características Técnicas

A guilhotina hidráulica é equipada com cilindros hidráulicos que geram a força necessária para o corte.

A lâmina de aço de alta resistência é afiada para garantir precisão e durabilidade. A mesa de trabalho é ajustável, permitindo acomodar diferentes tamanhos de materiais e assegurar o alinhamento correto durante o corte.

O sistema de alinhamento inclui guias e suportes para manter o material na posição exata. Com capacidade de ajuste de pressão, a guilhotina pode cortar uma ampla variedade de espessuras e tipos de materiais, oferecendo eficiência e precisão em operações industriais.

ITENS DE SÉRIE

Controlador Intuitivo

Através do comando CN é possível realizar posicionamentos em automático ou em semi automático, controle de descida do martelo e armazenamento de receitas.

Encosto Automático

O encosto traseiro, também conhecido como batente, realiza o encosto da chapa na posição indicada do controlador, gerando cortes precisos e no esquadro.

Mesa com Esferas

Ao longo da mesa de trabalho, são dispostas esferas deslizantes com o objetivo de facilitar a movimentação das peças durante a operação de corte.

Temos Guilhotina Hidráulica nos modelos:

4 mm x 2040 mm
4 mm x 3050 mm
6,4 mm x 3050 mm
10 mm x 3050 mm
10 mm x 4100 mm
13 mm x 3050 mm
13 mm x 4100 mm

Dimensões e Capacidade

MODELO	Comprimento Máximo de Corte	Espessura Máxima de Corte*	Espessura Máx. Corte Inox	Quantidade de Golpes por Minuto
GH 4×2500	2600	4	2	15
GH 4×3200	3200	4	2	12
GH 4×4000	4000	4	2	12
GH 6×2500	2600	6,4	3,2	11
GH 6×3200	3200	6,4	3,2	10
GH 6×4000	4000	6,4	3,2	10
GH 8×3200	3200	8	4	10
GH 8×4000	4000	8	4	10
GH 10×3200	3200	10	5	10
GH 10×4000	4000	10	5	10
GH 12×3200	3200	13	6,4	10
GH 12×4000	4000	13	6,4	10
GH 4×6000	6000	4	2	6
GH 6×6000	6000	6,4	3,2	8
GH 8×6000	6000	8	4	8
GH 10×6000	6000	10	5	6

BAIXE NOSSO CATÁLOGO

Caracteristicas Técnicas	UNIDADE	GH 2050	GH 3040	GH 3064-R	GH 30100-R	GH 40100-R	GH 30130-R	GH 40130-R
Espessura máxima de corte loco carbono)	mm	4,75	4	6,4	10	10	13	13
Espessura máxima de corte laco inox)	mm	3	3	4	6	6	8	8
Regulagem de folga entre as facas		sem	sem	com	com	com	com	com
Esferas transferidoras na mesa		opcional	opcional	com	com	com	com	com
Golpes por minuto	gpm	20…60	15…50	14…40	12…35	10…35	10…35	10…30
Número de prensas chapas	qtd	11	15	13	15	25	15	25
Curso do encosto traseiro	mm	500	500	600	600	850	850	850
Potência do motor principal	cv	7,5	7,5	15	25	25	30	30
Dimensões e peso do equipamento
Comprimento máximo de corte	mm	2040	3050	3050	3050	4100	3050	4100
Ângulo de corte	grau	1,5°	1,5º	1,5	1,5°	2,0°	2,0°	2,0°
Comprimento do broco de apoio	mm	1000	800	1000	1200	1500	1400	1500
Altura	mm	1510	1510	1560	1800	2100	2000	2200
Comprimento	mm	2500	3500	3700	3600	4600	3700	4600
Largura	mm	1500	1500	1660	1500	2200	2100	2300
Peso aproximado	kg	3000	4650	6000	8000	16000	13350	19000

*A EMPRESA RESERVA O DIREITO DE ALTERAR ESTES DADOS SEM AVISO PRÉVIO

Perguntas Frequentes sobre Guilhotina Hidráulica

A guilhotina hidráulica é um equipamento industrial utilizado para o corte preciso e eficiente de uma ampla gama de materiais, incluindo metais, plásticos e outros tipos de chapas e folhas.
Este tipo de guilhotina utiliza a força hidráulica para gerar uma pressão intensa e controlada, permitindo a realização de cortes limpos e exatos com alta eficiência.
O princípio de funcionamento da guilhotina industrial hidráulica baseia-se na aplicação de pressão hidráulica por meio de cilindros.
O sistema hidráulico é composto por bombas, cilindros e válvulas que trabalham em conjunto para gerar a força necessária para o corte.
Quando o operador aciona o sistema, a bomba hidráulica pressuriza um fluido, que é então direcionado para os cilindros.
Esses cilindros, ao receberem a pressão do fluido, aplicam uma força constante e controlada sobre a lâmina de corte.

Existem vários tipos de guilhotina hidráulica, cada uma projetada para atender necessidades específicas. Entre os principais tipos estão:

Guilhotina hidráulica de bancada: ideal para operações menores e mais precisas, frequentemente utilizada em oficinas e pequenas fábricas.
Guilhotina hidráulica de pé: projetada para ser operada com o pé, permitindo ao operador manter as mãos livres para manusear o material.
Guilhotina hidráulica industrial: equipamento robusto, adequado para grandes volumes de produção e cortes de materiais mais espessos.
Guilhotina hidráulica de corte lateral: oferece a capacidade de cortar materiais de forma lateral, útil para aplicações específicas onde o corte tradicional não é viável.

A guilhotina industrial hidráulica se destaca por diversas características que a tornam um equipamento indispensável em muitos setores industriais. Algumas das principais características são:

Força de corte ajustável: permite ajustar a pressão hidráulica para cortar diferentes espessuras e tipos de material.
Precisão no corte: a tecnologia hidráulica garante cortes exatos, reduzindo o desperdício de material.
Velocidade de operação: a guilhotina hidráulica oferece uma alta taxa de produção devido à sua eficiência.
Durabilidade e robustez: construída com materiais de alta qualidade, é projetada para suportar o uso intenso e prolongado.

A guilhotina hidráulica é versátil e capaz de cortar uma ampla variedade de materiais. Entre os materiais mais comuns estão:

Aço: desde chapas finas até chapas mais espessas.
Alumínio: ideal para cortes de folhas e perfis de alumínio.
Cobre: usada para cortar chapas e tiras de cobre.
Plástico: pode cortar diferentes tipos de plásticos, desde os mais rígidos aos mais flexíveis.
Compostos e outros metais: inclui ligas especiais e outros materiais de alta resistência.

A precisão de corte de uma guilhotina hidráulica é uma de suas maiores vantagens. Em geral, a precisão pode variar conforme a qualidade do equipamento e a configuração utilizada.
As guilhotinas hidráulicas de alta qualidade oferecem precisão de até 0,1 mm, permitindo cortes exatos e minimizando erros.
Esse nível de precisão é útil para aplicações que exigem alta conformidade com especificações técnicas e tolerâncias rígidas.

A segurança é uma prioridade em qualquer equipamento industrial, e a guilhotina hidráulica não é exceção. As principais características de segurança são:

Sistemas de bloqueio: impedem a operação da guilhotina hidráulica quando as proteções estão abertas.
Dispositivos de parada de emergência: permitem parar rapidamente a máquina em caso de emergência.
Proteções de segurança: barreiras físicas e sensores para proteger o operador de possíveis lesões.
Controles de operação seguros: interfaces projetadas para minimizar erros operacionais e acidentes.

Escolher o tamanho e modelo corretos de guilhotina hidráulica depende de vários fatores, como:

Espessura do material: o tamanho da guilhotina deve ser compatível com a espessura do material a ser cortado.
Tamanho da folha: a capacidade máxima de corte da guilhotina deve corresponder ao tamanho das folhas ou chapas que serão processadas.
Volume de produção: para grandes volumes, uma guilhotina hidráulica industrial pode ser mais apropriada.
Espaço disponível: o tamanho físico da guilhotina deve se adequar ao espaço disponível na área de trabalho.

O sistema de corte prismático com ângulo fixo e o corte ângulo variável são dois métodos distintos usados em guilhotinas hidráulicas:

Sistema de corte prismático com ângulo fixo: nesse sistema, o ângulo de corte é fixo, o que significa que todos os cortes são feitos em um ângulo constante. Este método é ideal para cortes retangulares e precisos em materiais com espessura uniforme.
Corte ângulo variável: permite ajustar o ângulo de corte conforme a necessidade. Essa flexibilidade é útil para criar cortes em diferentes ângulos e formas, oferecendo maior versatilidade na operação.

Cada sistema tem suas aplicações específicas, e a escolha entre eles depende das exigências do projeto e do tipo de material a ser cortado.

O sistema de corte oscilante com ângulo fixo e o corte ângulo variável são dois métodos distintos usados em guilhotinas hidráulicas:

Sistema de corte oscilante com ângulo fixo: nesse sistema, o ângulo de corte é fixo, o que significa que todos os cortes são feitos em um ângulo constante. Este método é ideal para cortes retangulares e precisos em materiais com espessura uniforme.
Corte ângulo variável: permite ajustar o ângulo de corte conforme a necessidade. Essa flexibilidade é útil para criar cortes em diferentes ângulos e formas, oferecendo maior versatilidade na operação.

Cada sistema tem suas aplicações específicas, e a escolha entre eles depende das exigências do projeto e do tipo de material a ser cortado.
