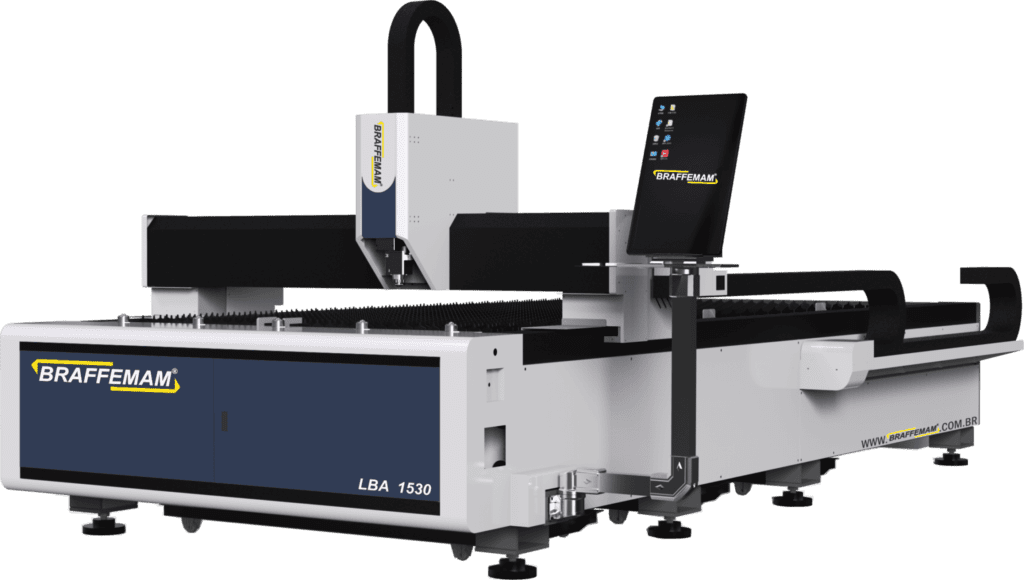

Linha LBA-E

Linha de máquina de corte a laser aberta EasyLine (LBA-E) é a melhor opção para pequenos e médios volumes de chapas cortadas. Com excelente custo-benefício, é a escolha ideal para quem está ingressando no mundo do corte a laser.

O equipamento conta com uma mesa de 1.500 x 3.000 mm, disponível nesse tamanho único. Possui sistema de controle Raytools X3S e software Raytools para arranjo (nesting). A máquina é importada e testada na Braffemam, onde nossos técnicos ajustam os parâmetros de corte para chapas nacionais.


Máquina de corte a laser aberta

ITENS STANDART

Cabeçote Raytools

Raytools BM110 TUBE

Cabeçote de corte Raytools modelo BM110 TUBE, possui sistema de ajuste focal com distancia de 75mm/100mm, estrutura selada e design modular facilitando a manutenção.

Fonte Max

Fonte Max para máquinas de corte a laser

A fonte da fibra laser é da marca Maxphotonics, possui excelente qualidade de feixe e alta estabilidade, com estrutura compacta e refrigerada a água e conector QBC

Comando Raytools X3S

Comando CNC Raytools X3S FSCUT

O sistema de controle CNC da máquina é realizado pelo comando Raytools X3S, e o sistema desenvolvimento de arranjo (nesting) é realizado pelo software da Raytools.

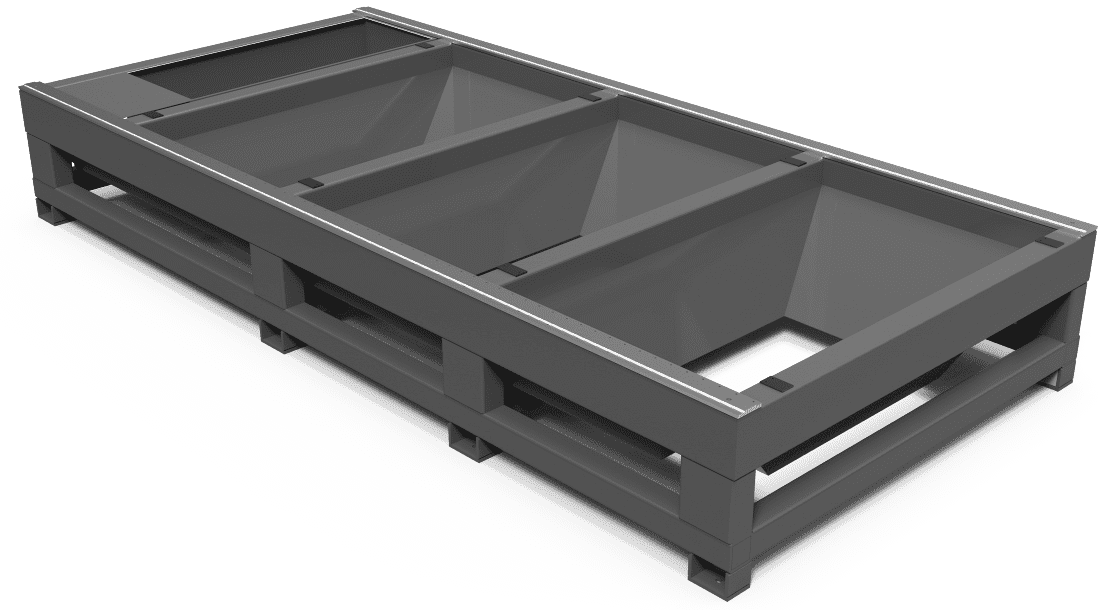

Estrutura da Mesa

Estrutura da mesa da máquina de corte a laser linha LBA-E

A mesa da máquina é fabricada com tubos soldados, que passam por um processo de normalização antes de serem usinados, garantindo a precisão dos alojamentos para os trilhos retificados e da cremalheira.

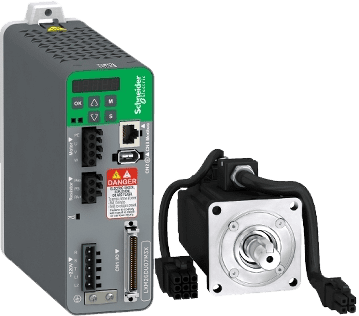

Servo Motor

Servo Motor Schneider

A máquina utiliza sistema de servos motores para a movimentação dos eixos, sendo dois servos para o eixo Y, garantindo o paralelismo do pórtico. O sistema de movimentação conta com redutores planetários e cremalheiras de precisão.

Pórtico Móvel

Pórtico Móvel da máquina de corte a laser aberta

Sistema de pórtico construído utilizando viga de alumínio aeroespacial, diminuindo a inercia do sistema e possibilitando maiores acelerações.

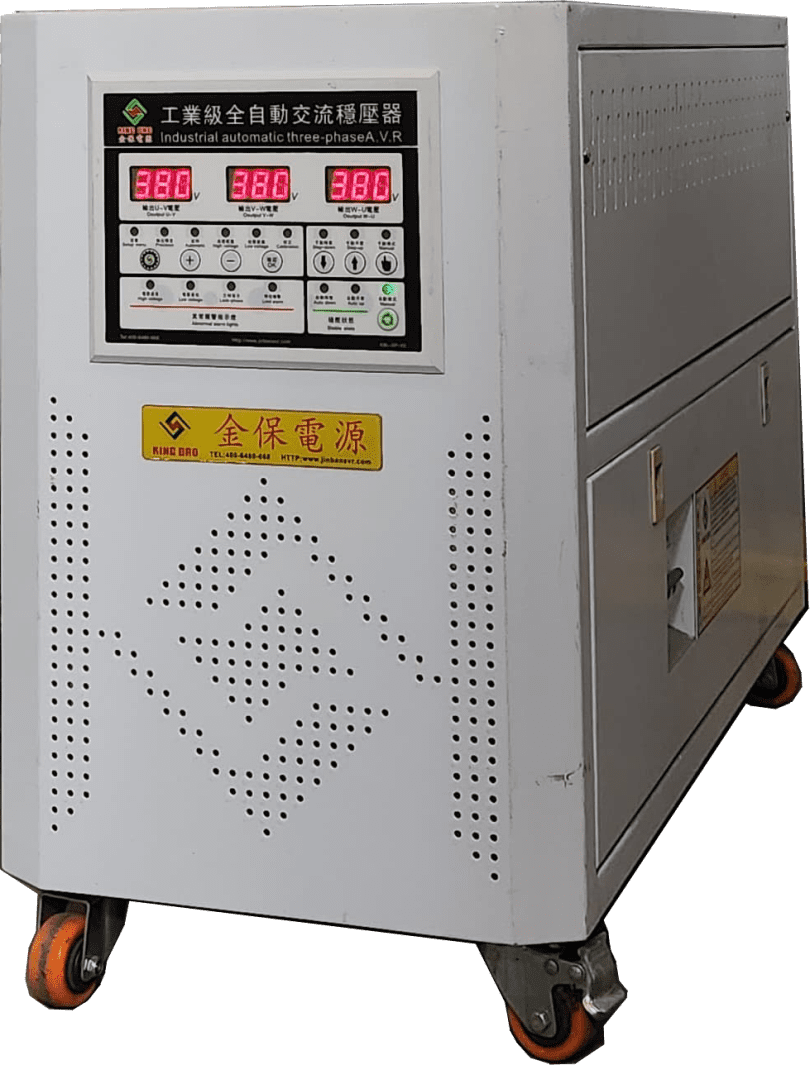

Estabilizador de Tensão

Estabilizador de tensão para máquinas de corte a laser

A máquina conta com um sistema de estabilização que regula a tensão de entrada do painel elétrico, garantindo um fornecimento de energia mais estável e protegendo contra oscilações bruscas.

ITENS OPCIONAIS

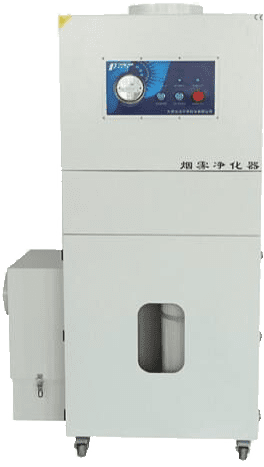

Purificador de Ar

Purificador de ar acoplado em máquinas de corte a laser

Se a instalação da máquina não permitir a exaustão direta de gases e fuligem do corte, é possível acoplar um purificador de ar na saída do exaustor.

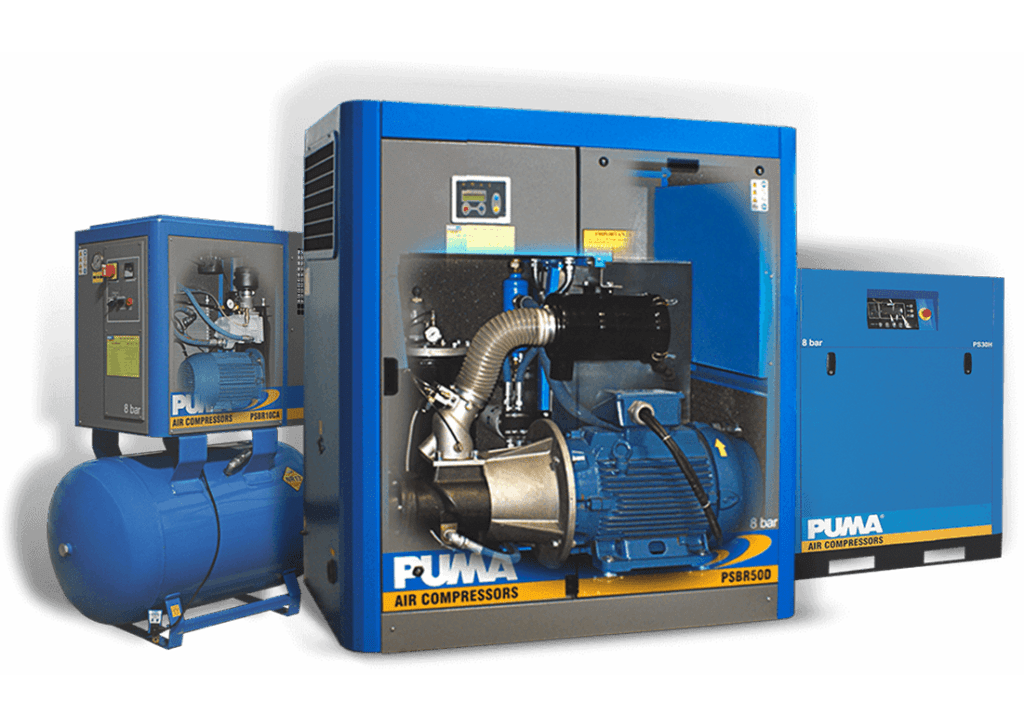

Compressor de Ar

Compressor para máquina de corte a laser

Indispensável para cortes com ar comprimido, o compressor pode ser adquirido junto com o equipamento. A Braffemam utiliza e recomenda os compressores de parafuso da Puma em suas máquinas.

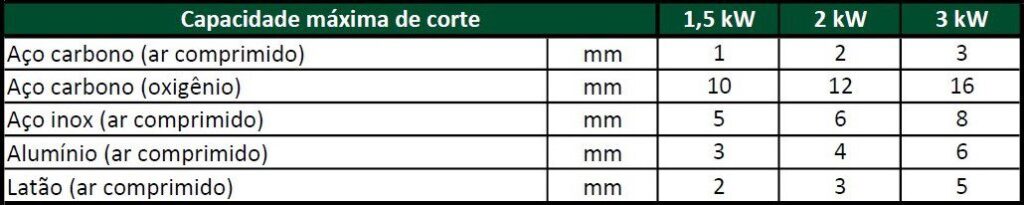

Capacidade máxima de corte

capacidade de corte 4

Especificações Técnicas

lba
BAIXE NOSSO CATÁLOGO
BAIXar tabela

Duvidas Sobre Corte a Laser

A estrutura de pórtico móvel, com a viga e a base processada como um todo, fornece alta precisão, excelente resistência e operação estável ao equipamento.

Estrutura em moldura soldada com tubos de alta qualidade, soldagem profissional, tratamento de envelhecimento secundário e usinagem de isolamento em uma fresadora de grande porte. Esses métodos de projeto e processamento garantem à máquina excelente resistência a choques, alta tensão e estabilidade.

O trilho-guia é equipado com uma capa protetora contra poeira, impedindo a entrada de sujeira e detritos que podem afetar o movimento, garantindo uma penetração limpa e suave. Além disso, uma chapa de aço inoxidável é instalada na conexão entre a capa de poeira e a viga para evitar danos rápidos e queimaduras na capa protetora contra faíscas.

O cabeçote de corte a laser BM110 tem uma grande vantagem em aplicações de corte a laser de fibra de pequeno e médio porte e formatos restritos. Sua estrutura interna é totalmente selada para evitar contaminação da parte óptica por poeira.

O ajuste do foco utiliza uma estrutura de veio, conforto e facilidade na regulagem. Além disso, uma lente de proteção é montada em um sistema de gaveta, facilitando suas substituições.

É principalmente utilizada para cortar chapas de aço carbono comuns, chapas de aço inoxidável, chapas de liga de alumínio, chapas de cobre, entre outras. O tamanho máximo da peça de trabalho é de 1550 x 3050 mm.

Durante o processo de instalação das peças mecânicas, como os trilhos-guia e a cremalheira, um interferômetro a laser é utilizado para garantir um nível de precisão de até 0,01 mm.

Conheça outros produtos da Braffemam

dobradeira cnc

Dobradeira CNC – Linha PHS

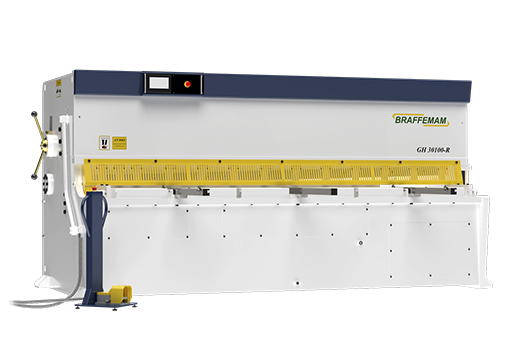

guilhotina

Guilhotina Hidráulica – Linha GH

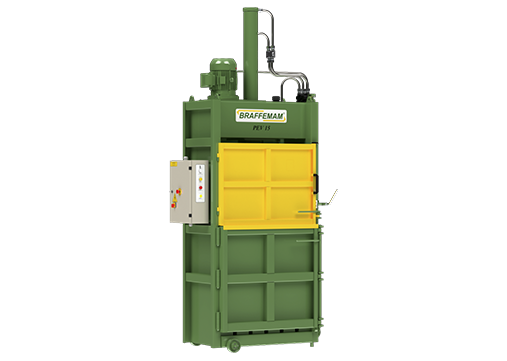

prensa enfardadeira 1
