Laser
Linha LBA

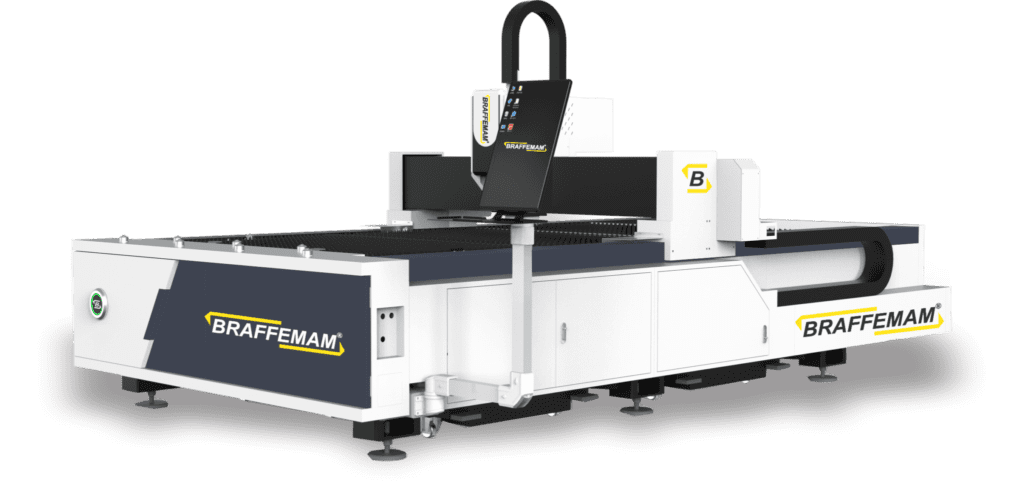

A linha de Máquina de corte a laser aberta (LBA) é a escolha ideal para quem trabalha com médios e grandes volumes de chapas cortadas. Com uma estrutura rígida, fabricada em tubos e chapas metálicas, e componentes de alto desempenho, a linha LBA X atinge velocidades de deslocamento de até 120 mm/s e acelerações de 1.2 G, reduzindo significativamente o tempo de deslocamento vazio.
Disponível em modelos com mesas de 1500 × 3000 mm, 2000 × 4000 mm e 2500 × 6000 mm, a linha LBA oferece opções de potência de 1,5 kW, 2 kW e 3 kW, sendo uma excelente solução para quem já possui um fluxo de trabalho consolidado e busca mais eficiência e qualidade no corte. O equipamento conta com o sistema de controle FSCUT2000C e o software Cypnest para otimização de arranjos (nesting), garantindo maior aproveitamento do material e produtividade.
ITENS STANDART
Cabeçote Raytools
Cabeçote de corte Raytools modelo BM111, possui sistema de ajuste focal com distancia de 75mm/100mm, estrutura selada e design modular facilitando a manutenção.
Fonte Max
A fonte da fibra laser é da marca Maxphotonics, possui excelente qualidade de feixe e alta estabilidade, com estrutura compacta e refrigerada a água e conector QBC.
Comando FSCut2000C
O sistema de controle CNC da máquina é realizado pelo comando FSCut2000C, e o sistema desenvolvimento de arranjo (nesting) é realizado pelo software da Cypnest.

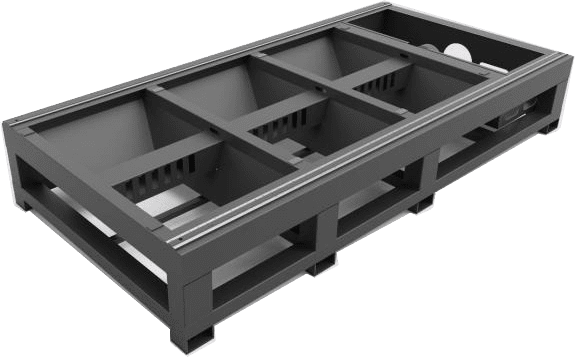

Estrutura da Mesa
A estrutura é fabricada com tubos e chapas soldadas, que passam por um processo de normalização antes de serem usinados, garantindo a precisão dos alojamentos para os trilhos retificados e da cremalheira.

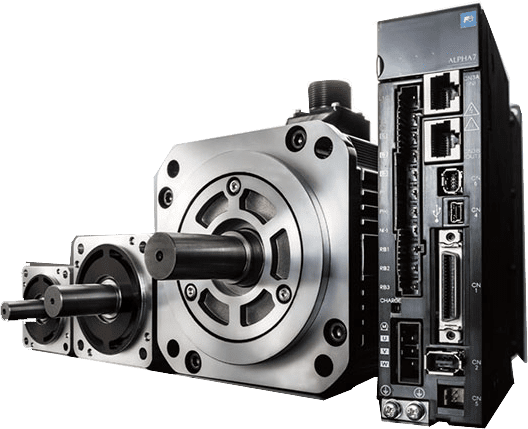

Servo Motores
A máquina utiliza sistema de servos motores para a movimentação dos eixos, sendo dois servos para o eixo Y, garantindo o paralelismo do pórtico. O sistema de movimentação conta com redutores planetários e cremalheiras de precisão.
Pórtico Móvel
Sistema de pórtico construído utilizando viga de alumínio aeroespacial, diminuindo a inercia do sistema e possibilitando maiores acelerações.
Estabilizador de Tensão
A máquina conta com um sistema de estabilização que regula a tensão de entrada do painel elétrico, garantindo um fornecimento de energia mais estável e protegendo contra oscilações bruscas.

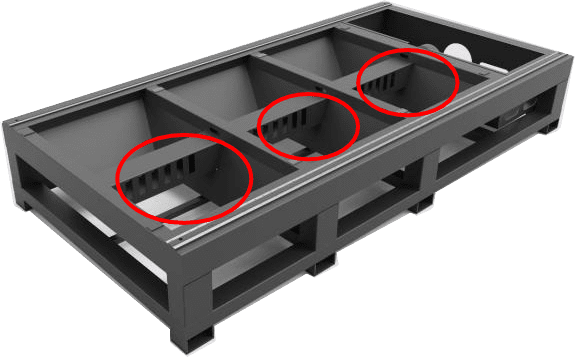

Sistema de Exaustor
A estrutura da máquina conta com comportas de sucção para os gases gerados durante o corte das chapas. Essas comportas se abrem de forma seccionada por acionamento pneumático, direcionando os gases de maneira eficiente para os dutos de exaustão.
ITENS OPCIONAIS
Purificador de Ar
Se a instalação da máquina não permitir a exaustão direta de gases e fuligem do corte, é possível acoplar um purificador de ar na saída do exaustor.
Compressor de Ar
Indispensável para cortes com ar comprimido, o compressor pode ser adquirido junto com o equipamento. A Braffemam utiliza e recomenda os compressores de parafuso da Puma em suas máquinas.
Capacidade máxima de corte

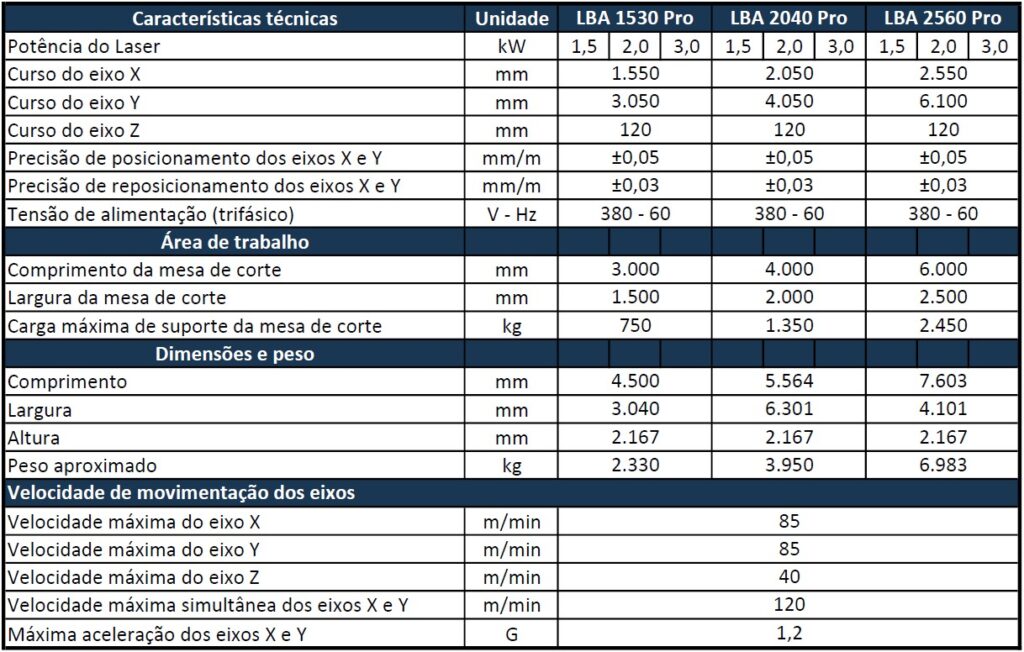

Especificações Técnicas
