Laser
Linha LBF

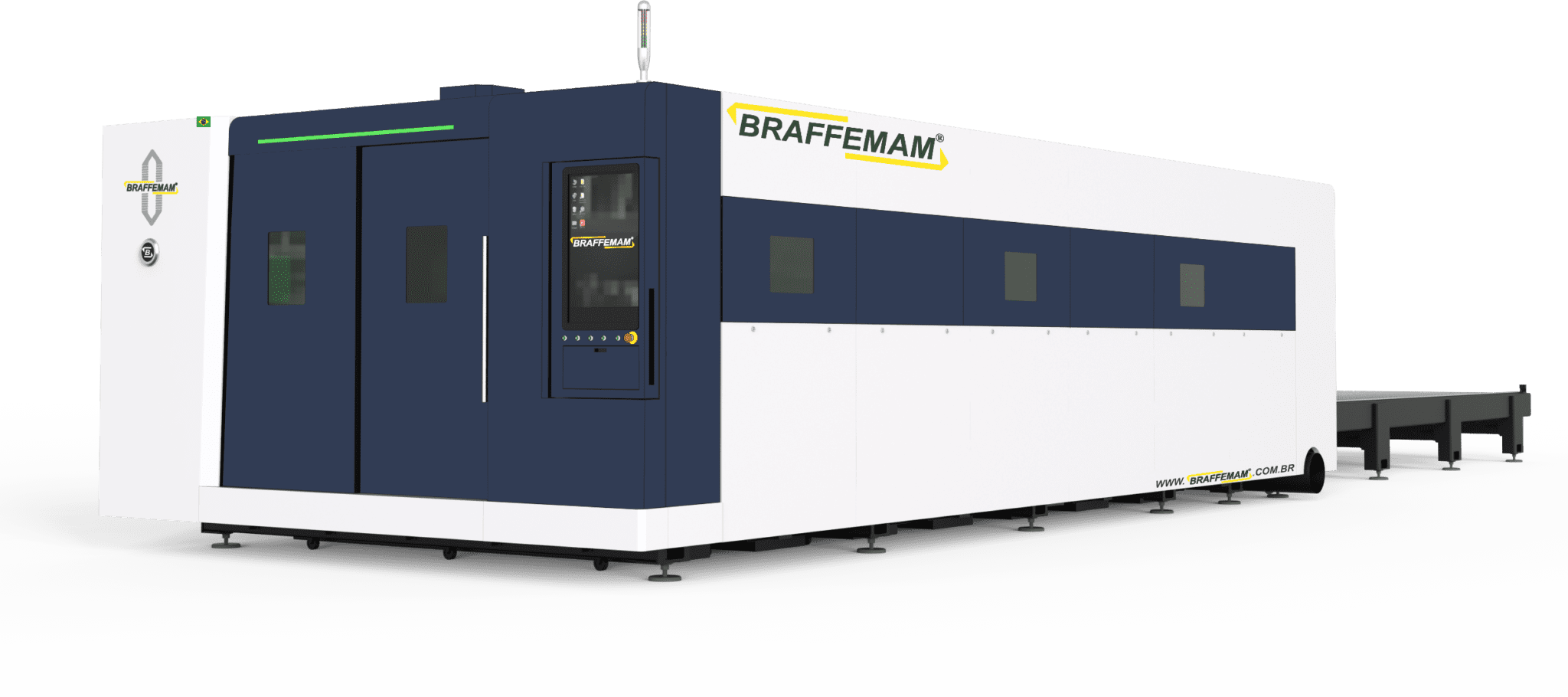

Linha de Máquina de corte a laser fechada de alta performance (LBF) é a melhor opção de corte a laser para quem vai trabalhar com altos volumes de chapas cortadas. A máquina possui carenagens fechadas sobre a mesa de corte, permitindo a utilização de potencias acima de 3 kW e chegando até a 30 kW.
A linha LBF possui sistema de duplo pallet, o que permite o trabalho de remoção das peças enquanto outra chapa está sendo cortada. Nessa linha as velocidades simultâneas podem chegar a 140 mm/min com acelerações de até 1,5 G. Toda construção da máquina é pensada em alta performance. A linha LBF possui mesa de 1500X3000 até 2500X6000 atendendo as mais diversas necessidades dos segmentos de corte a laser.
ITENS STANDART
Cabeçote Raytools
Cabeçote de corte Raytools modelo BM111 / BM115, possui sistema de ajuste focal com distancia de 75mm/100mm, estrutura selada e design modular facilitando a manutenção.
Fonte Max
A fonte da fibra laser é da marca Maxphotonics, possui excelente qualidade de feixe e alta estabilidade, com estrutura compacta e refrigerada a água e conector QBC.
Comando FSCut
O sistema de controle CNC da máquina é realizado pelo comando FSCut 2000S / 4000E, e o sistema desenvolvimento de arranjo (nesting) é realizado pelo software da Cypnest.
Estrutura da Mesa
A estrutura é fabricada com tubos e chapas soldadas, que passam por um processo de normalização antes de serem usinados, garantindo a precisão dos alojamentos para os trilhos retificados e da cremalheira.

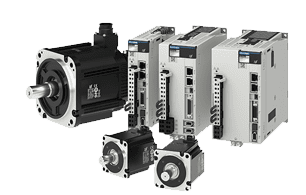

Servo Motores
A máquina utiliza sistema de servos motores para a movimentação dos eixos, sendo dois servos para o eixo Y, garantindo o paralelismo do pórtico. O sistema de movimentação conta com redutores planetários e cremalheiras de precisão.
Pórtico Móvel
Sistema de pórtico construído utilizando viga de alumínio aeroespacial, diminuindo a inercia do sistema e possibilitando maiores acelerações.
Estabilizador de Tensão
A máquina conta com um sistema de estabilização que regula a tensão de entrada do painel elétrico, garantindo um fornecimento de energia mais estável e protegendo contra oscilações bruscas.
Sistema de Exaustor
A estrutura da máquina conta com comportas de sucção para os gases gerados durante o corte das chapas. Essas comportas se abrem de forma seccionada por acionamento pneumático, direcionando os gases de maneira eficiente para os dutos de exaustão.
Duplo Pallet
A máquina possui sistema de duplo pallet, permitindo a troca de chapas durante o corte a laser. Isso reduz o tempo de inatividade, aumentando a produtividade e garantindo um fluxo de trabalho mais ágil e eficiente.
ITENS OPCIONAIS
Purificador de Ar
Se a instalação da máquina não permitir a exaustão direta de gases e fuligem do corte, é possível acoplar um purificador de ar na saída do exaustor.
Compressor de Ar
Indispensável para cortes com ar comprimido, o compressor pode ser adquirido junto com o equipamento. A Braffemam utiliza e recomenda os compressores de parafuso da Puma em suas máquinas.

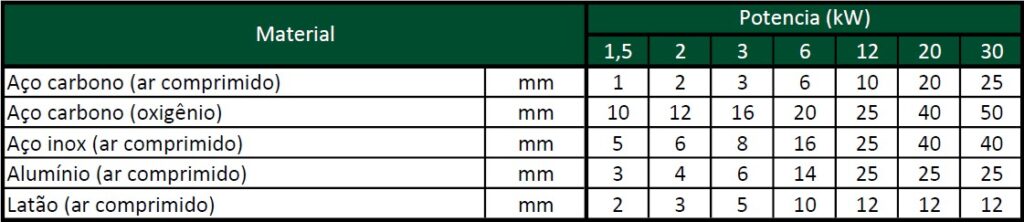

Capacidade máxima de corte
Especificações Técnicas
